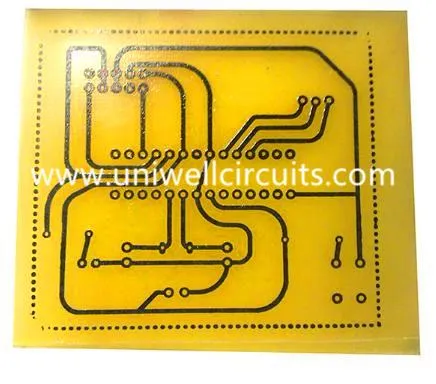

Bord ciorcad clóite Banc Flex Power
1. Cur síos ar an táirge
Paraiméadair bhunúsacha: struchtúr ábhartha: greamachán dhá thaobh + scannán clúdaigh buí íseal caillteanais + (líne copar + gliú + ábhar bonn polaimíd tréleictreach tréleictreach + gliú líne + copar) + scannán clúdach buí íseal caillteanais.
Friotaíocht: saor in aisce chun bend agus casadh.
Fireann: + / - 0.03 mm
Tiús: 0.15 mm
Atreisiú: athneartú bileog cruach 0.15mm dearfach agus diúltach.
Próiseas déantúsaíochta: sciath sádrála, pláta-phláta, clúdaíonn ciseal, cineál brataithe scannáin, friotaíocht - sciath cineál táthú.
Cóireáil dromchla: óir (ór) 1 ~ 2 micreascán.
Leithead íosta líne / achar líne: 0.06mm / 0.09mm.
Iarratas: Banc Cumhachta
Faisnéis 2.Company
Bunaíodh Uniwell Circuits Co., Ltd i Shenzhen, an tSín i mí Aibreáin, 2007. Is fócas ardfhiontair atá ar Uniwell Circuits ar dhearadh, forbairt, déantúsaíocht agus díolacháin ardchruinneas ríomhairí dúbailte agus ilchláir PCB (Boird Chuarda Clóbhuailte) speisialta i dtús tapaidh, i bhfréamhshamhail, ar mhéid mheánmhéide.
Mar theach PCB bunaithe sa tSín, cuireann muid seirbhísí PCB agus seirbhísí cóimeála ar fáil i bpraghas i bhfad níos ísle le caighdeán iontaofa ná soláthraithe ó náisiúin eile. Is féidir linn tú a bheith clúdaithe ó fhréamhshamhail PCB casta tapa, fabraic PCB saincheaptha chun cóimeáil leictreonach, go léir le ráthaíocht 100% ar ardchaighdeán. Táimid ag tnúth le comhpháirtíocht fhadtéarmach a bhunú sa tSín.
Teicneolaíocht mhonarú 3.Factory
Teicneolaíocht fréamhshamhail
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Teicneolaíocht táirgthe aifreann
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
4. Tomhaltas cóiríochta
Is é caighdeán fola cuideachta déantúsaíochta leictreonaic, mar sin tá rialú cáilíochta clúdaithe le linn gach céim den phróiseas déantúsaíochta leictreonaic. Mar sholáthraí réiteach EMS ag freastal ar thionscail aerospáis agus cúram leighis, ní féidir faillí a dhéanamh ar rialú cáilíochta. Maidir le rialú cáilíochta inmheánach, caithfear críochnú gach céim a dhéanamh thar iniúchtaí déine agus nuair a breathnaítear lochtanna, cuirfear athchruthú nó modhnú i bhfeidhm láithreach. I gcás rialú cáilíochta iar-phróiseas, braitheann sé ar threalamh cigireachta chun cinn, mar shampla iniúchadh X-gha ionas gur féidir lochtanna i bhfolach a nochtadh roimh phacáistiú agus seachadadh. Tá muid go hiomlán ISO9001: 2008, OL agus RoHS deimhnithe.
