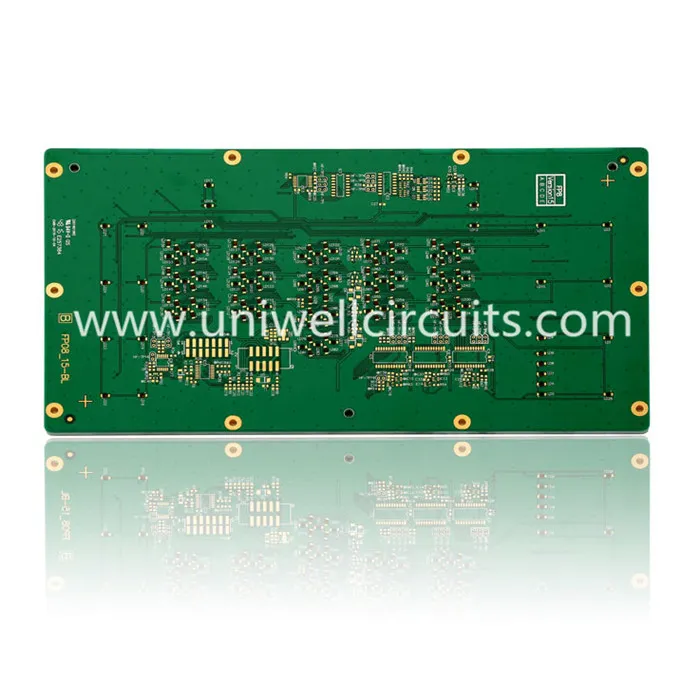

1. Cur síos ar an réamhrá
Sonraíocht
Sraith: 16
Tiús an Bhoird: 1.60 mm
Cóireáil dromchla: ENIG (2u ").
Ábhar: FR4 TG170.
Leithead líne / achar líne: 5 / 6.1mil
Mura bhfuil tú cinnte an bhfuil gá le boird ard-TG FR-5 a bheith ag oibriú ar leith agat nó mar a oibríonn sé go díreach le PCBB TG chun do chiorcaid íogaire a chosaint le linn an chur i bhfeidhm, tá áthas orainn gach rud a theastódh uait a insint duit. Léigh ar aghaidh chun tuiscint iomlán a fháil ar conas a oibríonn PCB ardteochta agus cad is féidir léi a dhéanamh duitse. Nuair atá tú sásta go bhfuil boird ard-TG FR-4 ceart duit féin, tá Uniwell sásta cabhrú leat an fhadhb seo a réiteach, déan teagmháil linn.
Próifíl 2.Company
Bunaíodh ciorcaid Uniwell i 2007 agus tá dhá monarchana táirgthe nua againn i Shenzhen agus i Jiangmen, le trealamh táirgeachta chun cinn, agus 600 fostaí san iomlán. Shenzhen monarcha speisialta le haghaidh dearadh, forbairt, déantúsaíocht agus díolachán ríomhairí ríomhairí boird dhúbailte agus ilphláta ard (Boird Chuarda Clóbhuailte) ag díriú ar thionchar tapa, ar fhréamhshamhail, ar mhéid mheánmhéide agus ar mhonarcha Jiangmen, go háirithe do mhéideanna táirgthe mais bheaga. Is féidir le háiseanna teaglaim Jiangmen agus Shenzhen Uniwell gach ceann de na horduithe uile atá ag an gcustaiméara a fhreagairt ó fhréamhshamhail le táirgeadh mais. Leis an mbainistíocht taithí agus oilte, teicnící táirgeachta dílseánaigh agus seirbhís ghairmiúil ardchaighdeán comhsheasmhach, táimid ag súil go mbeidh do chomhpháirtí fadtéarmach sa tSín.
3. Ár gcumas táirgthe
Monarcha Shenzhen
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Jiangmen mhonarcha
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
4. Ár Seirbhísí
1) Iniúchadh doiciméid chuimsitheacha chun botúin a chosc i PCB Gerber agus Bom.
2) Moltar athsholáthar cáilíochta is fearr le praghas níos ísle.
3) Tacaíocht innealtóireachta le haghaidh tástála agus moltaí a sholáthar maidir le táirgeadh mais.
4) Mol an modh loingsiú is fearr.
5) Cláraigh NDA chun do dhearadh a choinneáil sábháilte.
