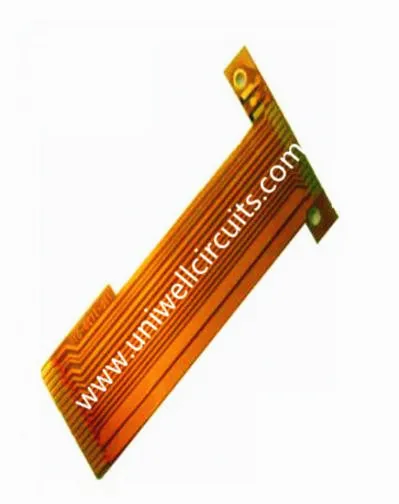

PCB Flex Power Bank
1. Cur síos ar an táirge
Paraiméadair bhunúsacha: struchtúr ábhartha: greamachán dhá thaobh + scannán clúdaigh buí íseal caillteanais + (líne copar + gliú + ábhar bonn polaimíd tréleictreach tréleictreach + gliú líne + copar) + scannán clúdach buí íseal caillteanais.
Friotaíocht: saor in aisce chun bend agus casadh.
Fireann: + / - 0.03 mm
Tiús: 0.15 mm
Atreisiú: athneartú bileog cruach 0.15mm dearfach agus diúltach.
Próiseas déantúsaíochta: sciath sádrála, pláta-phláta, clúdaíonn ciseal, cineál brataithe scannáin, friotaíocht - sciath cineál táthú.
Cóireáil dromchla: óir (ór) 1 ~ 2 micreascán.
Leithead íosta líne / achar líne: 0.06mm / 0.09mm.
Iarratas: Banc Cumhachta
Faisnéis 2.Company
Bunaíodh Uniwell Circuits Co., Ltd i Shenzhen, an tSín i mí Aibreáin, 2007. Is fiontar ardteicneolaíochta é Uniwell Circuits, a dhéanann sainfheidhmiú ar dhearadh, forbairt, déantúsaíocht agus díolacháin ríomhairí boird dhúbailte agus ilphláta (Boird Chuarda Clóbhuailte) a dhíríonn ar chas tapa, ar fhréamhshamhail, ar mhéid mheánmhéide agus ar mhéideanna.
Mar theach PCB bunaithe sa tSín, cuireann muid raon iomlán seirbhísí déantúsaíochta agus cóimeála PCB ar phraghas i bhfad níos ísle ná soláthraithe ó náisiúin eile. Is féidir linn tú a bheith clúdaithe ó fhréamhshamhail PCB casta tapa, fabraic PCB saincheaptha chun cóimeáil leictreonach, go léir le ráthaíocht 100% ar ardchaighdeán. Táimid ag tnúth le comhpháirtíocht fhadtéarmach a bhunú sa tSín.
Cumas déantúsaíochta 3.Factory
Cumas fréamhshamhail
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Cumas táirgthe aifreann
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
4. Am leabhair agus loighistic
am luaidhe:
Tá cumas ag Uniwell seirbhís thapa tapa, ciseal aonair agus dúbailte a thairiscint i 24 uair an chloig, 4-6 ciseal i 48 uair an chloig.
Sraitheanna | Quick-turn | Ordú samplach | Ordú mais |
aonair | 24 uair an chloig | 3 lá oibre | Lá oibre 7 |
dúbailte | 24 uair an chloig | 4 lá oibre | Lá oibre 7 |
4-6layer | 48 uair an chloig | Lá 5-6 oibre | 10 lá oibre |
8-12 imreoir | 120 uair an chloig | Laethanta 7-9 oibrithe | 15 lá oibre |
Bunaithe ar FR-4, Am ar luaidhe ábhar a eisiamh | |||
Loighistic
Is féidir linn FOB Shenzhen, FOB HK nó CIF a thairiscint ag ceann scríbe an chustaiméara
