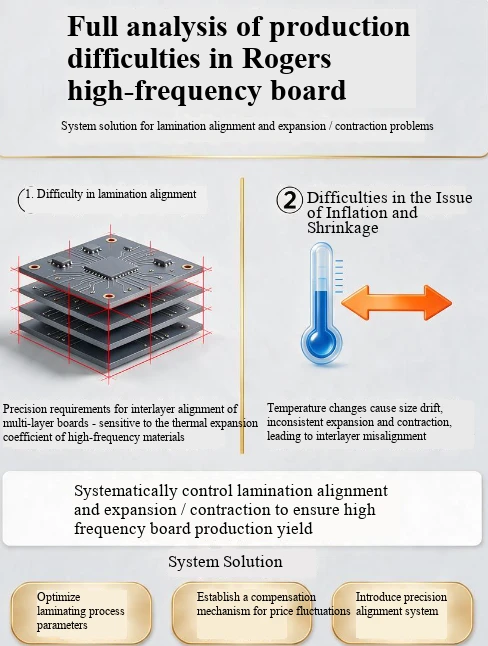

Agus cláir ardmhinicíochta Rogers á dtáirgeadh, is iad diallas ailínithe lannaithe agus crapadh ábhair na príomh-bhaic a chuireann srian ar tháirgeacht agus a chuireann isteach ar fheidhmíocht RF, go háirithe i struchtúir hibrideacha Rogers+FR-4, áit a dtagann méadú easpónantúil ar an deacracht a bhaineann leis an bhfadhb seo a rialú.
Cúiseanna bunúsacha an dá shaincheist lárnacha
Na Trí Fhréamhchúiseanna le Boilsciú agus Fadhbanna Crapadh
Neamhréir CTE: Is é an Z-ais CTE den ghnáth-FR-4 ná 50-70 ppm/ céim , agus is féidir le CTE Z-ais na n-ábhar Rogers bunaithe ar PTFE 200-300 ppm/ céim a bhaint amach . Féadfaidh an difríocht i CTE eitleáin idir RO4350B agus FR-4 50 ppm/ céim a bhaint amach freisin. Tá an aimplitiúid crapadh le linn sádrála comhbhrú agus reflow difriúil, rud a fhágann go díreach diall méide, tiúchan strus interlayer, agus warping dian delamination.
Carnadh dífhoirmithe próisis: Le linn an phróisis chomhbhrúite, sreabhann agus soladaíonn an roisín leath-leasaithe (PP), rud a fhágann go bhfuil comhbhrú 0.08% - 0.12% sa treo X/Y; Tar éis an scragall copair istigh a eitseáil, scaoiltear an strus rollta. Nuair a bhíonn an tiús copair Níos mó ná nó cothrom le 2oz, déanfar an éifeacht dífhoirmithe a aimpliú tuilleadh, agus déantar imeacht an bhoird ilchiseal a shárú go héasca tar éis ciseal a charnadh de réir ciseal.
Aniseatrópacht ábhair: Cuireann treo na fíodóireachta snáithíní gloine agus an sreabhadh roisín i bhfeidhm ar bhileog ardmhinicíochta Rogers, agus tá difríochtaí nádúrtha i gcomhéifeachtaí leathnú agus crapadh treo X/Y. Féadfaidh an difríocht uasta i leathnú agus crapadh idir imeall an bhoird agus croí an bhoird 0.03% a bhaint amach, agus ní féidir le cúiteamh scálaithe aontaithe traidisiúnta dífhoirmíochtaí neamhlíneacha den sórt sin a chlúdach ar chor ar bith.
2. Deacrachtaí lárnacha maidir le ailíniú lannaithe
Is é ± 75 μ m 125 μm an lamháltas fritháireamh idirchiseal do ghnáthchláir chisealacha ná ± 75 μ m 125 μ m, agus éilíonn cláir mhinicíochta ard-rialú laistigh de ± 50 μ m, agus -deireadh ard HDI -tá ± 25 μm ag teastáil ó chláir mhinicíochta ard fiú. Is féidir le leathnú asincrónach agus crapadh ábhair éagsúla, chomh maith le carnadh dífhoirmithe i struchtúir ilchiseal, díláithriú patrún idirchiseal agus mí-ailíniú poll a bheith mar thoradh go héasca, rud a fhágann saobhadh tarchurtha comhartha, neamhleanúnachas bacainn, diall gearr druileála inmheánach agus fadhbanna eile scrap.
Córas réitigh spriocdhírithe
1. Réamh-ábhar agus leas iomlán a bhaint cruachta
Dearadh cruachta siméadrach: Cinntigh go bhfuil an bord ar fad scaipthe go siméadrach timpeall an chiseal lárnach, ag seachaint warping agus dífhoirmiúchán aontaobhach de bharr struchtúir neamhshiméadracha ón bhfréamh.
Cuir ciseal maolánach trasdula leis: Cuir isteach PP líonta ceirmeach agus ábhair aistrithe eile idir Rogers agus FR-4 chun aistriú na n-athruithe CTE a rianúil, rud a d'fhéadfadh an strus idirchiseal a laghdú níos mó ná 60%. Ag an am céanna, roghnaigh bileog leathleasaithe speisialta atá comhoiriúnach leis an dá fhoshraith chun an éifeacht comhleá comhéadain a fheabhsú.
Réamhchóireáil ábhair: Roimh chomhbhrú, déantar an tsubstráit Rogers a thriomú i bhfolús ag 80 céim / 4 uair an chloig, agus tá an tsubstráit PTFE gníomhachtaithe freisin dromchla chun an taise a bhaint go hiomlán, feabhas a chur ar an greamaitheacht le bileoga PP, agus dífhoirmiú ionsú taise a sheachaint le linn próiseála ina dhiaidh sin.
2. Teicneolaíocht chruinn cúitimh le haghaidh luaineachtaí praghais
Múnla cúitimh dinimiciúil a bhunú: Scálú líneach luach aonair traidisiúnta a thréigean, bunachair shonraí leathnaithe agus crapadh neamhspleácha a bhunú do mhúnlaí éagsúla ábhar, tiús plátaí, agus sraitheanna, comhéifeachtaí cúitimh a shocrú go neamhspleách sna treoracha X / Y, agus an pláta iomlán a roinnt ina il-réigiúin greille, leis an ionad pláta mar bhunús le haghaidh cúiteamh difreáilte, ag oiriúnú do na difríochtaí dífhoirmithe idir imeall an phláta lár agus an pláta lár.
Samhaltú deighleogach an tslabhra próisis: Maidir le meicníochtaí dífhoirmithe na dtrí chroíphróiseas tar éis eitseáil, brú agus druileáil ciseal istigh, déantar na hathróga dífhoirmithe comhfhreagracha a ríomh ar leithligh. Tá sonraí leathnú agus crapadh gach céim san áireamh sa chóras réamhchúitimh chun carnadh ciseal dífhoirmithe de réir ciseal a sheachaint.
Calabrú atriallach sonraí an chéad bhoird: Socraigh spriocanna tástála leathnaithe agus crapadh agus fáinní ailínithe interlayer ar imeall an phróisis istigh, tomhas na sonraí fritháirimh sprice tar éis an chéad bhord a bhrú, agus é a úsáid mar luach cúitimh réamh-eisiúint le haghaidh táirgeadh baisc ina dhiaidh sin chun an cruinneas cúitimh a athrá agus a bharrfheabhsú go leanúnach.
3. Próiseas ailínithe lamination ard-chruinneas
Córas suite uasghrádaithe: Maidir le cláir ardmhinicíochta a bhfuil níos mó ná 20 sraithe acu, úsáidtear modh suite ceithre shliotán (Pin Lam) + modh suite ilchodach leá te / seamna in ionad suite traidisiúnta dhá bhioráin, a rialaíonn cruinneas an ailínithe bunúsach laistigh de ± 25 μm.
Próiseas téimh agus brú nascáil céim ar chéim: trí chuar ardú teasa agus brú deighilte a ghlacadh, ceadaíonn an t-alt teocht íseal don roisín na bearnaí a shreabhadh agus a líonadh go hiomlán, agus críochnaíonn an t-alt ardteochta an trasnú agus an leigheas, rud a sheachnaíonn dífhoirmiúchán áitiúil de bharr téamh tapa agus caillteanas rialaithe sreafa ghreamaitheacha; Tar éis an comhbhrú a bheith críochnaithe, é a fhuarú go mall go teocht an tseomra faoi bhrú, agus ansin brúigh fuar ar feadh níos mó ná 2 uair an chloig chun an strus iarmharach idir na sraitheanna a scaoileadh go hiomlán.
Íomháú díreach léasair LDI: Cuireann athsholáthar scannán traidisiúnta le trealamh LDI deireadh go hiomlán le hearráidí leathnú agus crapadh an scannáin féin, le cruinneas nochta de ± 0.005mm. Ag an am céanna, is féidir leis an trealamh na luachanna leathnaithe agus crapadh a ríomh i bhfíor-am bunaithe ar na poill suite ar imeall an bhoird, agus cúiteamh síneadh oiriúnaitheach a dhéanamh go huathoibríoch ar na grafaicí.
4. Próiseas iomlán a bhrath agus-rialú lúb dúnta
Tar éis comhbhrú, déantar an comhtharlú idir an poll druileála agus an eochaircheap sádrála a sheiceáil 100% le trealamh X-gatha chun a chinntiú go ndéantar an diall ailíniú idirchiseal a rialú laistigh de ± 50 μ m.
Déan iniúchadh iomlán impedance ar an bpríomhchiseal comhartha chun a fhíorú an bhfuil diall thiús an mheáin laistigh de raon inrialaithe agus seachain diall impedance de bharr mí-ailíniú lamination.
Déan tástáil neart craiceann 100% ar an táirge críochnaithe chun a chinntiú go bhfuil an fórsa nasctha idirchiseal Níos mó ná nó cothrom le 1.2kN/m, agus cobhsaíocht an phróisis lannaithe a fhíorú ó thaobh iontaofachta de.
