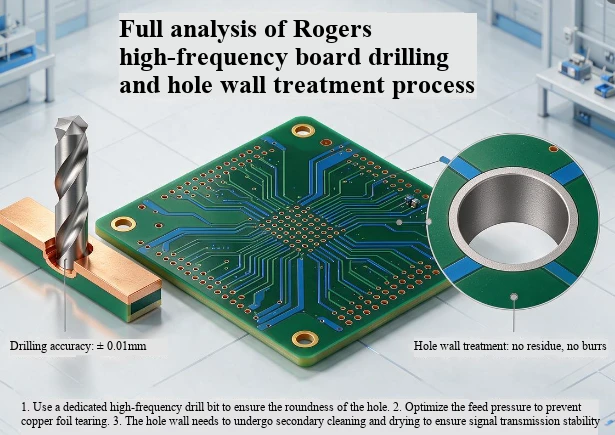

Teastaíonn próisis speisialaithe atá oiriúnaithe do shaintréithe foshraitheanna éagsúla chun druileáil agus cóireáil balla a dhéanamh ar chláir ardmhinicíochta Rogers, le bunriachtanais i bhfad níos déine ná gnáthchláir FR-4, rud a chinneann go díreach cobhsaíocht agus iontaofacht fhadtéarmach tarchur comhartha ardmhinicíochta.
Riachtanais speisialta maidir le druileáil mheicniúil
Roghnú giotán druileála agus rialú saoil: Úsáideann an tsraith RO4000 líonta ceirmeach giotán druileála cóimhiotail chrua atá brataithe le diamaint, le rialú saoil de 300-500 druileáil in aghaidh an phíosa; Is é saolré na ngiotán druileála sraith RO3000 atá bunaithe ar PTFE ná 600-1000 giotán druileála in aghaidh an aonaid, i bhfad níos ísle ná na 1000+giotán druileála in aghaidh an aonaid de FR-4. Tá gá le hathruithe uirlisí go minic chun caitheamh agus garbh an bhalla poll a sheachaint.
Socrú difreála paraiméadar: Ní mór don tsraith RO4000 an ráta beathaithe a laghdú 20% -30%, an luas dromchla a rialú ag 300-500SFM, agus toirt sliseanna 0.05-0.10mm in aghaidh an réabhlóid a bhaint amach; ní mór luas fearsaid poll beag sraith RO3000 a mhéadú go dtí os cionn 80000 RPM, le ráta beatha beagán níos airde ná FR-4, chun fuíoll PTFE a sheachaint ag cloí leis an mballa poll.
Ábhair chúnta agus teorainneacha cruachta: Úsáidtear alúmanam chun druileáil agus diomailt teasa a threisiú. Níl airde cruachta bileoga PTFE ach 1-2 phíosa, agus cruachann an tsraith RO4000 2-3 píosa, i bhfad níos ísle ná an 3-4 píosa FR-4, chun cosc a chur ar leá tsubstráit de bharr teocht ard druileála.
Cruinneas agus rialú meaitseála: Is féidir leis an cró íosta 0.15mm a bhaint amach, déantar caoinfhulaingt an chró poll roctha a rialú laistigh de ± 0.05mm, agus tá caoinfhulaingt suíomh an phoill níos lú ná nó cothrom le 0.05mm. I gcás cásanna tonn milliméadar pláta tiubh, tá gá le teicneolaíocht druileála ar ais chun rialú docht a dhéanamh ar fhad na chairn iarmharacha micrea-phoill laistigh de 0.05mm, ag deireadh a chur le sócháin impedance de bharr ionduchtais seadánacha.
Riachtanais speisialta maidir le druileáil léasair
Roghnú cruinn trealaimh léasair: Úsáideann traidisiúnta RO4350B agus ábhair leatháin eile teicneolaíocht léasair ilchodach CO2+, áit a gcríochnaíonn CO2 ablation garbh de shraitheanna neamh-mhiotalacha agus deisiúcháin léasair UV patrúin poll; Glacann bileog PTFE caillteanas íseal ultra léasair fuar UV íon, agus déantar an crios difear teasa a rialú laistigh de Níos lú ná nó cothrom le 20 μ m chun carbónú tsubstráit a sheachaint.
Tá na paraiméadair lárnacha rialaithe go docht: tá an chumhacht léasair cobhsaí ag 8-12W, is é an minicíocht cuisle 25-35kHz, agus is é an luas druileála 1000-1500 poll / nóiméad. Is féidir le cumhacht iomarcach a bheith ina chúis le carbónú an bhalla poll go héasca, agus is féidir le gliú iarmharach a bheith mar thoradh ar chumhacht neamhleor ag bun an poll.
Cruinneas agus ráthaíocht cineál poll: Úsáidtear calabrú amhairc CCD le haghaidh ailíniú roimh gach baisc próiseála, agus déantar an cruinneas suímh arís agus arís eile a rialú laistigh de ± 3 μ m. Níl an cóimheas gné poll micrea níos mó ná 10:1. Glacann an pláta tiubh teicneolaíocht druileála deighilte chun nach dtarlóidh cineál poll béal adharc.
Ceanglais speisialta maidir le cóireáil balla poll
Réamhchóireáil tirim plasma: Trí mhodh fliuch sármhanganáite potaisiam gnáth fr4 a thréigean le haghaidh glóthach a bhaint, úsáidtear teicneolaíocht plasma le cumhacht RF de 800-1200W ar feadh 3-5 nóiméad chun iarmhar leá PTFE agus smionagar cáithníní ceirmeacha a bhaint go críochnúil. Ag an am céanna, déantar fuinneamh dromchla an bhalla pore a mhéadú go dtí os cionn 70dyn/cm, ag réiteach an fhadhb a bhaineann le táimhe ceimiceach láidir agus droch-fhliuchtacht an tsubstráit PTFE.
Rialú garbh an bhalla poll: Trí pharaiméadair a bharrfheabhsú, déantar garbh an bhalla poll a rialú go dtí Ra Níos lú ná nó cothrom le 1.2 μ m, agus tógtar suíomhanna micrea-ancaireachta chun a chinntiú go bhfuil greamaitheacht an chiseal taisce copair ina dhiaidh sin níos mó ná nó cothrom le 6N / cm, ag seachaint lochtanna cosúil le díorma sciath agus folúntas.
Oiriúnú miotalaithe pore a bharrfheabhsú: I gcás foshraitheanna neamh-polar gníomhachtaithe, coigeartaigh paraiméadair asaithe an chatalaíoch Pallaidiam agus an ráta sil-leagan copair ceimiceach chun ciseal copair aonfhoirmeach agus dlúth a chinntiú ar an mballa pore, gan boilgeoga nó lochtanna, agus chun caillteanas neamhghnácha agus frithchaitheamh comharthaí comharthaí ardmhinicíochta a sheachaint ag an suíomh pore.
