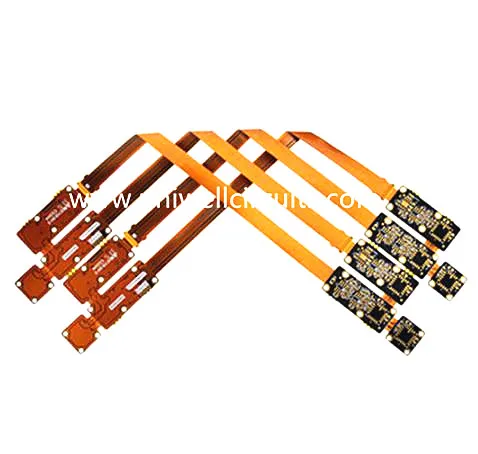

Boird ciorcaid clóite crua leictreach faoi stiúir
1. Cur síos ar an táirge
Sonraíocht
Paraiméadair bhunúsacha: struchtúr ábhartha: greamachán dhá thaobh + scannán clúdaigh buí íseal caillteanais + (líne copar + gliú + ábhar bonn polaimíd tréleictreach tréleictreach + gliú líne + copar) + scannán clúdach buí íseal caillteanais.
Friotaíocht: saor in aisce chun bend agus casadh.
Fireann: + / - 0.03 mm
Tiús: 0.15 mm
Atreisiú: athneartú bileog cruach 0.15mm dearfach agus diúltach.
Próiseas déantúsaíochta: sciath sádrála, pláta-phláta, clúdaíonn ciseal, cineál brataithe scannáin, friotaíocht - sciath cineál táthú.
Cóireáil dromchla: óir thumoideachais (1-2u ").
Leithead íosta líne / achar líne: 0.06mm / 0.09mm.
Baintear úsáid as an mbord seo chun gléasanna a fhritháireamh d'iarratais cosúil le lastóirí síos ar bhinsí cistine, lasmuigh den soilsiú deic. Bheadh sé seo i bhfoirm stiall. Úsáidtear soilse sábháilteachta i gcórais iompair, mar shampla, plánaí, traenacha agus báid go léir le stiallacha flexí stiúir le haghaidh na bealaí amach éigeandála.
Faisnéis 2.Company
Bunaíodh Uniwell Circuits Co., Teo i 2007. Bhí sé mar aidhm ag an gcoincheap bunaidh do Solutions One-Stop PCB soláthraí amháin a sholáthar is cuma cad é do riachtanais PCB. Tá an coincheap sin díreach mar bhailí inniu. In ainneoin athruithe móra i dtionscal an PCB thar na blianta, tá Uniwell fós in ann a thairiscint ar fud speictream iomlán na gceanglas PCB.
3. Stair ghearr ar Uniwell
4. Teicneolaíocht atáirgeadh
is féidir achoimre a dhéanamh ar na seirbhísí PCB a chuirimid ar fáil againn mar seo a leanas:
fréamhshamhla
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Olltáirgeadh
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
5.Pacáistiú & loingseoireacht
pacáistiú: Vaccum & Carton
Seirbhís ghairmiúil: lena n-áirítear dearadh lampa críochnaitheach agus dea-mholadh táirge de réir an mhargaidh
Loingseoireacht: Express (DHL & Fedex & UPS & EMS & TNT etc); Lasta / Iompar;
