PCB solúbtha le haghaidh Cainteoir Gan Sreang

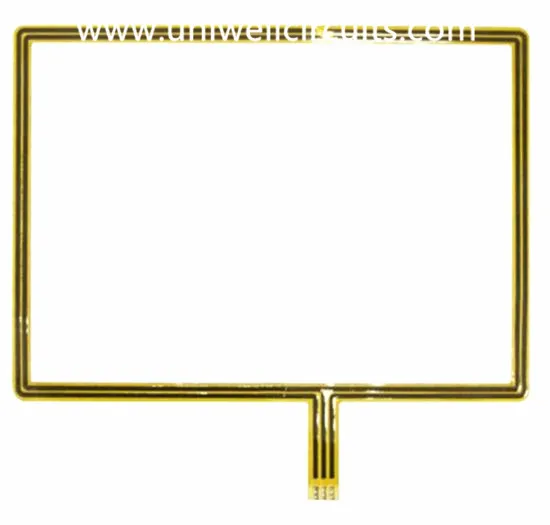

An Bord Ciorcad Solúbtha le haghaidh cainteoir gan sreang

1. Cur síos ar an táirge

Sonraíocht
Sraith: 2
Tiús: 0.20 mm
Ábhar: ábhar rollta greamaitheach dhá thaobh.
Tiús copair: 1 OZ
Cóireáil dromchla: óir tumoideachais.
Leithead íosta líne / achar líne: 0.1mm / 0.2mm.
Iarratas: cainteoir gan sreang

Laghdaíonn boird chiorcaid solúbtha costas agus saothair tionóil mar is féidir leo deireadh a chur le cónaisc agus tá suiteáil agus cothabháil joints solder le haghaidh ciorcaid solúbtha níos áisiúla agus cost-éifeachtach freisin.
Ós rud é gur féidir le ciorcaid solúbtha an dearadh foriomlán a shimpliú, tá riosca laghdaithe earráidí sreangú. Is iomaí coimpléasc atá i gcúrsaí Flex agus dá bhrí sin is féidir iad a úsáid le haghaidh beagnach aon táirge.
Is éard atá i Uniwell saoráid déantúsaíochta boird chuaird chlóbhuailte prótacail. Mar chuideachta, bímid bródúil as ár gcuid oibre agus tugtar cuireadh duit cuairt a thabhairt orainn chun athbhreithniú a dhéanamh ar do chuid riachtanas speisialtachta.

Faisnéis 2.Company

Ciorcaid Uniwell speisialta FPC i bhfréamhshamhlacha, líon beag orduithe meánmhéide, gnóthas solúbtha agus déine ag fás go tapa ó bunaíodh é. Freastalaíonn muid ar ár gcustaiméir le cumas láidir T & F teicniúil, gach cineál cineálacha táirgí, cumas seachadadh cobhsaí agus tapa. Tá Ciorcaid Uniwell ar cheann de na fiontraíochta is iomaíche i réimsí boird solúbtha agus déine ar leibhéal ardleibhéil baile.

3. Stair ghearr ar Uniwell

4. Ár gcumas táirgthe FPC

Sraitheanna: 20 (cuir 12layer san áireamh)
Leathnú / spás líne (mille) ar an taobh istigh: 3/3, 3.5 / 3.5
Cóimheas gné: 20: 1 (PTH); 1: 1 (díograis dall)
Min. druileáil trastomhas poll (mil): 6 (meicniúil); 4 (léasair)
Fad ó druileáil chuig seoltóir (mil): 6
Tolerance for control impedance (+/-): 10%

5. Am leabhair d'orduithe táirgthe

6.FAQ

C: An gcaithfidh mé ábhar FR4 a úsáid le Tg ard (Tg = teocht aistrithe gloine) le haghaidh sádrála saor-luaidhe?

Níl, ní gá. Tá go leor fachtóirí le cur san áireamh, m.sh. cé mhéad sraitheanna, tiús an PCB agus tuiscint mhaith ar an bpróiseas tionóil (líon timthriallta sádrála, am os cionn 260 céim, etc.). Léirigh roinnt taighde go bhfuil ábhar le luach Tg "caighdeánach" fiú níos fearr ná cuid d'ábhair le luach Tg níos airde. Tabhair faoi deara go bhfuil níos mó ná fiú le luach sádrála "luaidhe" an Tg.
Is é an rud is tábhachtaí ná conas a dhéantar an t-ábhar a iompar ag teochtaí os cionn an luach Tg (post Tg) agus mar sin a fhios agam go mbeidh na próifílí teochta á gcur ar fáil ag an mbord cabhróidh sé leat breathnú ar na saintréithe feidhmíochta is gá.

C: Cad iad na saintréithe ábhartha a chuardach nuair a bhíonn ábhar á roghnú acu?

Áirítear ar na cinn is mó a mheasamar ar dtús: CTE
Beart ar an méid a leathnaíonn an t-ábhar nuair a théitear é. Tá sé ríthábhachtach i ais-Z - de ghnáth os cionn Tg agus tá an leathnú níos mó. Más rud é nach féidir CTE a bheith ann go leor chun na teipeanna sin a thionól le linn an chomhthionóil, mar a leathnaíonn an t-ábhar go tapa os cionn Tg.

Íomhá clé: Crack bairille / poll briste An íomhá ceart: Talamh ardaithe
Is féidir le hábhair TG céanna a bheith fós CTE difriúil - tá CTE níos ísle níos fearr. Mar an gcéanna, is féidir go mbeadh luachanna Tg níos airde ag roinnt ábhar, ach tá post CTE níos airde (níos measa) acu freisin.

Tg / TEMPERATURE TRANSITION TRASSITION
Is é an luach Tg an teocht ag a n-athraíonn an t-ábhar ó ábhar réasúnta-mhaith le gloine le hábhar plaisteach níos leaisteacha agus bendable. Tábhachtach mar atá thuas Tg, athróidh na hairíonna ábhair.

TD / DECOMPOSITION TEMPERATURE
Is beart é seo an díghrádú ar an ábhar. Beartaíonn an modh anailíse nuair a chailltear 5% den ábhar de réir meáchain - an pointe a bhfuil iontaofacht ann i mbaol agus go dtarlóidh delamination.
Éileoidh PCB níos airde iontaofachta Td ≥ 340 ℃

T260 / T288 / AM AR LEASÚ
Is é seo an modh chun an t-am nuair a dhéantar tiús an PCB a athrú go neamh-inchúlghairthe ag teocht réamhshainithe (260 nó 288 sa chás seo) - .i. Nuair a leathnaíonn an t-ábhar go géillfidh sé an méid sin.

C: An gcaithfidh mé ábhar FR4 a úsáid leis an téad is airde Td (Td = teocht dianscaoilte) le haghaidh sádrála saor ó luaidhe?

Is fearr go mbeadh luach Td níos fearr, go háirithe má tá an bord casta go teicniúil agus go bhfuil roinnt sádrála athdhéanta á nochtadh, ach d'fhéadfadh costais níos airde a bheith ann. Is féidir leis an bpróiseas tionóil a fhios agat na roghanna cearta a dhéanamh.
