Níos móPainéalMultilayer Rogers PCB
Tuairisc 1.Product
Sonraíocht

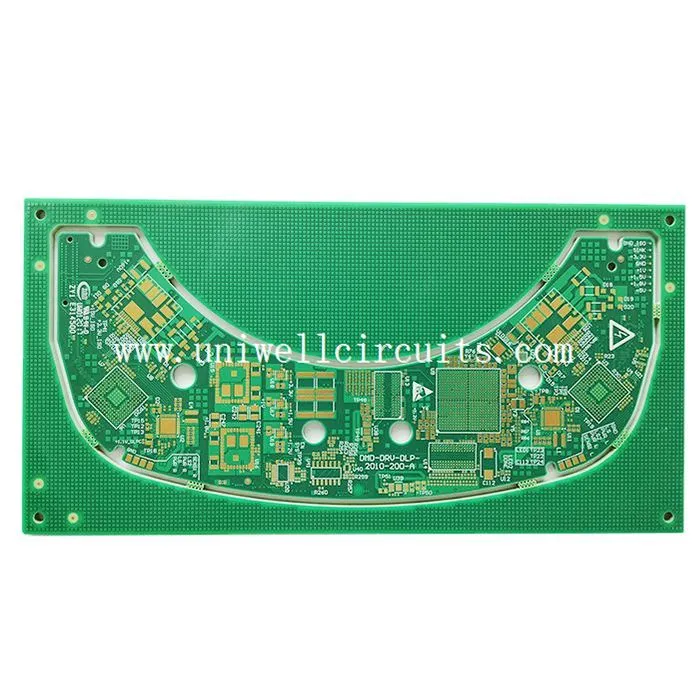

Multilayer Rogers PCB
Líon na sraitheanna: 6
Ábhar: R4350B, 1 OZ don chiseal uile
Tacóid íosta: 8mil
Spás íosta (bearna): 8mil
Poll íosta: 0.30mm
Críochnaithe dromchla: ór tumoideachais
Saintréithe: PCB multilayer Rogers le rialtóir impedance a mhonaraítear i saoráid ISO9001certified le" chun tosaigh ar an gcuar" teicneolaíocht phróisis.
Rud eile a theastaíonn uait nuair a theastaíonn sé uait. Cuir cláir chiorcaid phriontáilte ar ardchaighdeán ar fáil do chuideachtaí éagsúla ó raon leathan cuideachtaí. Is cuma cé acu a ordaíonn tú do PCB ardmhinicíochta le hábhar Rogers go luath sa lá, go déanach san oíche nó ag am ar bith i rith an lae. Is seirbhís 24 uair an chloig linne. Cuirimid na praghsanna is iomaíche ar fáil.
Ní fhágfaimid tú ag crochadh nuair a ordaíonn tú PCB ardmhinicíochta le hábhar Rogers ó Uniwell. Tá ár n-innealtóirí tacaíochta ar fáil 24/7 chun ceisteanna nó ceisteanna ar bith a d’fhéadfadh a bheith agat a fhreagairt. Níl aon ordú íosta ann ach an oiread.
2.Cumas táirgeachta bord ciorcad priontála dochta:
Ábhar | FR4, CEM-3, Core Core, |
Halogen Free, Rogers, PTFE | |
Max. Méid an Bhoird Críochnaithe | 1500X610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Adhlactha / Dall Trí (Neamh-chros) | 0.1mm |
Gné chandam | 16:01 |
Min. Méid Druileála (Meicniúil) | 0.20 mm |
Lamháltas PTH / Poll brú oiriúnach / NPTH | + / - 0.0762 mm / + / - 0.05mm / + / - 0.05mm |
Max. Líon Sraitheanna | 40 |
Max. copar (istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | + / - 2mil |
Clárú sraithe go ciseal | + / - 3mil |
Min. leithead / spás líne | 2.5 / 2.5mil |
Páirc BGA | 8mil |
Cóireáil dromchla | HASL, HASL saor ó luaidhe, |
ENIG, Airgead tumtha / Stáin, OSP |
Seirbhís tástála
Uniwelloffers raon iomlán seirbhísí tástála. San áireamh:
1) AOI 100%
2) Tástáil fuction
3) 100% i dtástáil chiorcaid
4) X-gha 100% le haghaidh Tástála BGA
5) Tástáil tiús greamaigh 3D
Scrúdaíonn ár bhfoireann tiomnaithe cigireachta gach bord go cúramach ag baint úsáide as AOI agus lucht féachana ardmhéadaithe. Ag baint úsáide as ár meaisín X-gha, déanaimid tástáil ar PCBanna go leibhéal na comhpháirte agus déantar gach sreangú a iniúchadh agus a thástáil go hiomlán.
Is féidir tástálacha splanc agus tástálacha nascáil talún a dhéanamh freisin nuair is gá.
