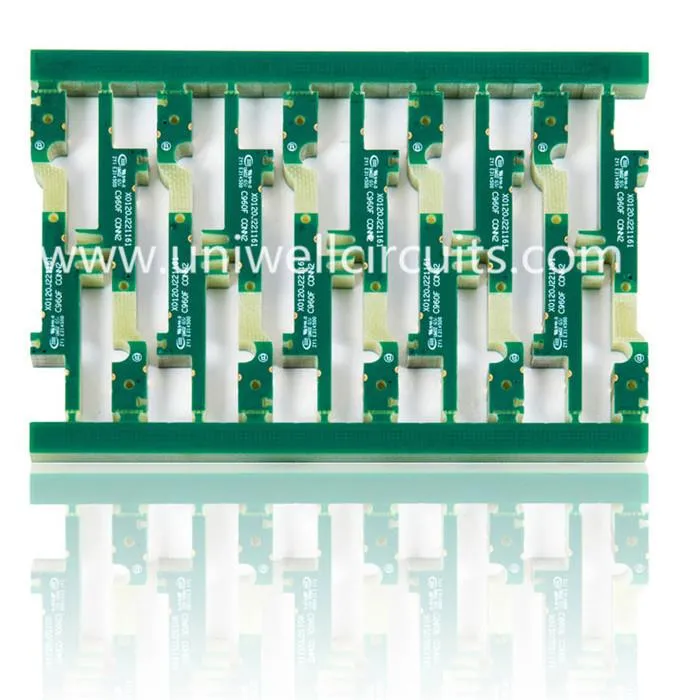

1. Cur síos ar an réamhrá
Sonraíocht:
Sraith: 2
Tiús an Bhoird: 2.45 mm
Cóireáil dromchla: óir tumoideachais.
Ábhar: FR4.
Leithead na líne min / achar líne: 15 / 20mil
Poill min: 0.3mm
Ceanglas speisialta: frithsheascadh, dall tríd
Faisnéis 2.Company
Ciorcaid Uniwell mar mhonaróir PCB, tá sé de chumas acu pcb a mhonarú ó bhord bunúsacha bunúsacha suas le 40 multilayers ciseal, agus seirbhísí turnkey aon stad a chur ar fáil, lena n-áirítear leagan amach pcb, déantúsaíocht, tionól, comhpháirteanna foinse agus tástáil feidhm.
Is é an tseirbhís is fearr a chuirimid ar fáil dár gcustaiméirí an t-eochair ar ár rathúlacht agus d'éirigh leis an misean céanna ó thosaigh muid ag gnó i 2007: táirgí ardchaighdeáin ardchaighdeáin a sholáthar laistigh de thréimhsí ama an chustaiméara. Ciallaíonn an gealltanas seo, in éineacht leis an saibhreas taithí agus saineolais atá againn le linn na mblianta, gur féidir linn mar mhonaróir pcb réiteach iomlán a thairiscint dár gcustaiméirí riachtanais PCB - ó innealtóireacht deireadh tosaigh trí sheachadadh in am • Boird Chiorcaid Ilbhliantúil tSín PCB Déantóir
3. An cumas atá curtha dall trí bhord ciorcad
| Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE, PI | |
Max. Ag Críochnú Méid an Bhoird | 1200 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
4.PCB trealamh
Ciorcaid Uniwell mar tá monaróir PCB infheistithe sa trealamh is fearr, timpeallacht agus oiliúint foirne. Tá cumas táirgthe againn le haghaidh PCB caighdeánach agus HDI, Ríoga, RF agus minicíocht ard, i mbaisce beag, meánleibhéal agus cainníochtaí ardleibhéil.
