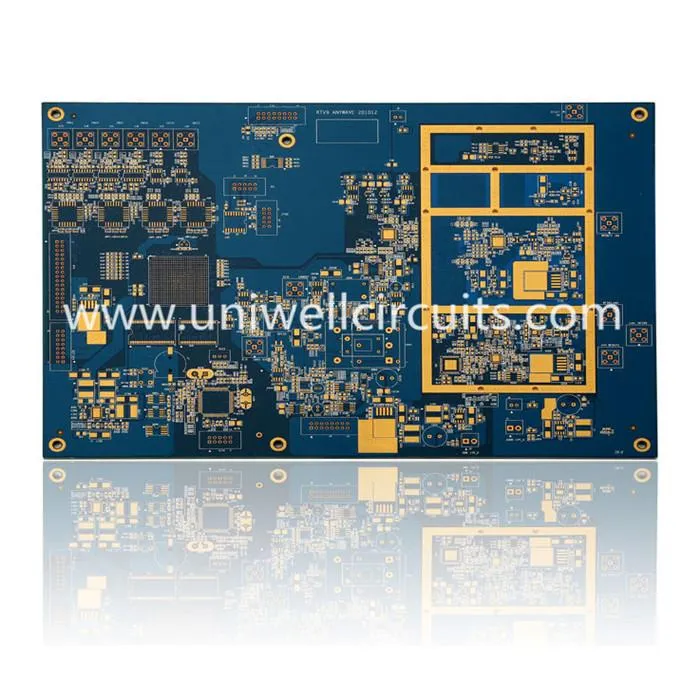

1. Cur síos ar an réamhrá
Sonraíocht
Sraith: 16
Tiús an Bhoird: 1.60 mm
Cóireáil dromchla: óir tumoideachais.
Ábhar: FR4 TG170.
Leithead líne / achar líne: 5 / 6.1mil
Mura bhfuil tú cinnte an bhfuil gá le boird ard-TG FR-5 a bheith ag oibriú ar leith agat nó mar a oibríonn sé go díreach le PCBB TG chun do chiorcaid íogaire a chosaint le linn an chur i bhfeidhm, tá áthas orainn gach rud a theastódh uait a insint duit. Léigh ar aghaidh chun tuiscint iomlán a fháil ar conas a oibríonn PCB ardteochta agus cad is féidir léi a dhéanamh duitse. Nuair atá tú sásta go bhfuil boird ard-TG FR-4 ceart duit féin, tá Uniwell sásta cabhrú leat an fhadhb seo a réiteach, déan teagmháil linn.
Próifíl 2.Company
Fuarthas ciorcaid Uniwell i 2007 agus tá dhá ghléasra táirgthe nua againn i Shenzhen agus i Jiangmen, le trealamh táirgeachta chun cinn, agus 600 fostaí san iomlán. Shenzhen monarcha a dhéanann sainfheidhmiú ar dhearadh, forbairt, déantúsaíocht agus díolachán ríomhairí pearsanta dhá-bhreise agus ilchláir ríomhairí (Boird Chuarda Clóbhuailte) ag díriú ar thionchar tapa, ar fhréamhshamhail, ar mhéid mheánmhéide, ar mhonarcha Jiangmen do mhéideanna táirgthe mais bheaga agus mheánmhéide. D'éirigh leis na háiseanna comhcheangailte le Jiangmen agus Shenzhen freastal ar riachtanais uile ár gcustaiméirí ó fhréamhshamhail le táirgeadh mais. Is féidir leat tuilleadh eolais a fháil faoi Uniwell ó fhíseán ceangailte. Cuirimid táirgí iontaofa agus seirbhís ghairmiúil ar fáil, táimid ag súil go mbeidh do chomhpháirtí fadtéarmach sa tSín.
Cumas déantúsaíochta 3.Factory
Monarcha Shenzhen
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Jiangmen mhonarcha
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
4. Pacaíocht & loingseoireacht
Pacáistiú:
Pacáiste Istigh Pacáiste Lasmuigh Pacáil Istigh
