Cláir chiorcaid phriontáilte flex dochtréitigh uathúla a sholáthar do ghléasanna leictreonacha nua-aimseartha a bhfuil a gcruth agus a méideanna éagsúla.
Tá sé thar a bheith dúshlánach roinnt cláir chiorcaid phriontáilte flex dochta (cosúil le cláir chiorcaid phriontáilte a úsáidtear i bhfeistí cúnaimh éisteachta) a mhonarú mar gheall ar a mbeagmhéid. Mar sin féin, beag beann ar a mhéid, bíonn tionchar ag dearadh an chrios aistrithe idir an Bord flex agus an bord crua ar iontaofacht déantúsaíochta agus úsáide ina dhiaidh sin. Tá an crios trasdula faoi réir strusanna meicniúla agus teirmeacha, a thagann ó phróisis déantúsaíochta agus tionóil araon, chomh maith le cásanna úsáide éagsúla sa saol laethúil. Dá bhrí sin, agus dearadh á dhearadh, is gá a bheith lánfheasach ar na rioscaí a d’fhéadfadh a bheith ann mar gheall ar dhrochdhearadh.

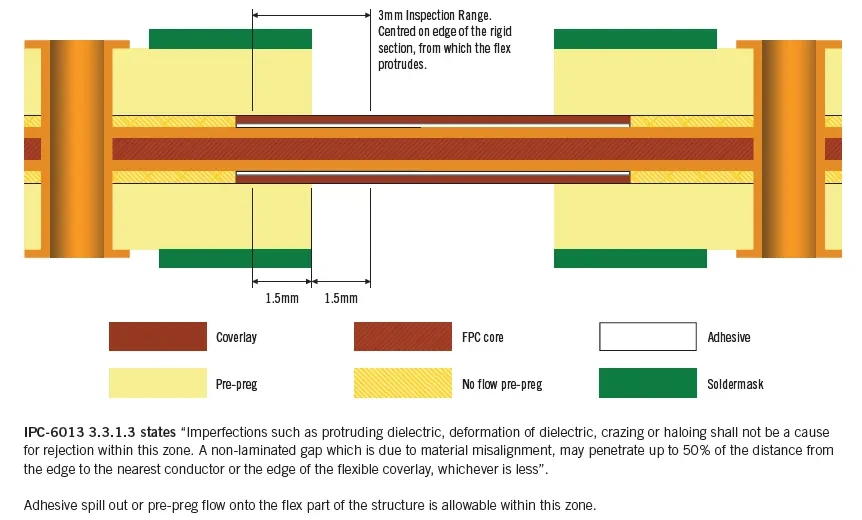

De réir an chaighdeáin IPC-6013, sainmhínítear an crios aistrithe de bhord ciorcad priontáilte flex docht mar limistéar le leithead 3mm atá dírithe ar ais imeall an bhoird chrua (féach Fíor 1).
(Fíor 1: Crios Aistrithe de bhord ciorcad priontáilte flex docht Comhphláta (Foinse: Treoirlínte Comhpháirteacha um Dhearadh Pláta Bord ciorcad priontáilte flex docht NCAB))
Dúshláin uathúla sa phróiseas déantúsaíochta
Tá an próiseas táirgthe de bhord docht flex difriúil ó phróiseas an bhoird docht traidisiúnta. Tar éis lamination a bheith críochnaithe i limistéar an chláir flex, déanfar gach ábhar lamination deiridh chun an bord flex a nascadh le limistéar an chláir chrua. Roimh an dara brú, cuirfear shims sa chruach chun roisín a chosc ó shreabhadh isteach sa limistéar boird bog, agus ansin bainfear na shims i limistéar boird clóite Felix tríd an bpróiseas muilleoireachta.
Liostaítear i bhFíor 1 freisin roinnt lochtanna inghlactha laistigh den chrios trasdula, a bhféadfadh drochthionchar a bheith acu ar fheidhmíocht deiridh an chláir flex docht má imscartar aon ghnéithe feidhmiúla laistigh den chrios aistrithe.
Seo a leanas roinnt lochtanna coitianta agus a dtionchair:
Scáineadh agus Halo
Ag acomhal an chláir chrua agus an chláir flex, tarlaíonn dílamadh ábhar, scoilteadh roisín, nó briste scragall copair go príomha mar gheall ar an gclár crua tiubh agus an clár flex tanaí, atá mar struchtúr céimnithe tar éis lamination. Le linn lúbthachta nó rothaíocht theirmeach, tá strus comhchruinnithe in aice leis an líne trasdula.
Folús Lamination
Tá na bearnaí lannaithe laistigh den chrios aistrithe inghlactha. De ghnáth bíonn boird dochta flex comhdhéanta d'ábhar FR4 agus polyimide. Úsáidtear prepreg gnáthchláir dochta chun sraitheanna copair a shreabhadh agus a nascadh agus bearnaí idirchiseal a chosc. Tá tréithe "sreabhadh íseal" nó "gan sreabhadh" ag prepreg FR4 an bhoird flex docht, rud a chuireann cosc ar roisín ó shreabhadh isteach i limistéar an bhoird flex, agus mar sin d'fhéadfadh bearnaí lamination a bheith sa limistéar aistrithe.
Overflow roisín (Squeezeout)
Cé go n-úsáideann monarchana pcb PP neamh-sreabhadh chun boird flex dochta a mhonarú, uaireanta tá roisín an ábhair ghreamaitheacha fós thar maoil ó imeall an chláir chrua agus téann sé isteach sa limistéar aistrithe. Toisc go bhfuil gá le-am amháin Flex a Shuiteáil, seans nach fadhb é seo; Mar sin féin, mar gheall ar chur i bhfeidhm Dinimiciúla Flex, d'fhéadfadh imill ghéar an roisín cured damáiste a dhéanamh don bhord flex.
Protruding Ábhar Tréleictreach docht
Nuair a bhíonn limistéar an chláir flex á mhuilleoireacht, d'fhéadfadh sé go dtarlódh brúchtadh beag ar chiseal tréleictreach an chláir chrua mar gheall ar fholús lannaithe nó ró-shreabhadh roisín. Ní dhéanann an locht seo difear don fheidhmíocht agus tá sé inghlactha de réir caighdeán IPC-6013.
Dífhoirmiúchán Copar
Mar gheall ar an éagobhsaíocht ábhartha sa chrios trasdula, tá gnéithe copair seans maith go dífhoirmiú agus féadfaidh siad fiú scoilteanna nó dílamination a thaispeáint. Tá sé seo toisc go bhféadfadh copar bac a chur ar líonadh roisín, rud a fhágann nach bhfuil roisín leordhóthanach ann. Ina theannta sin, féadfar difear a dhéanamh freisin ar chruinneas ailíniú interlayer.
Clúdach Protruding
D'fhéadfadh fadhbanna a bheith ag baint le hábhar an scannáin chlúdaigh a chur sa limistéar aistrithe. Níl dearadh an scannáin chlúdaigh oiriúnach le haghaidh nascáil leisFR4ábhar, agus má leathnaíonn sé go dtí an limistéar aistrithe, féadfaidh sé a bheith ina chúis le delamination mar gheall ar fheidhmíocht nascáil lag.
Dearadh gné laistigh den chrios trasdula: rioscaí agus breithnithe

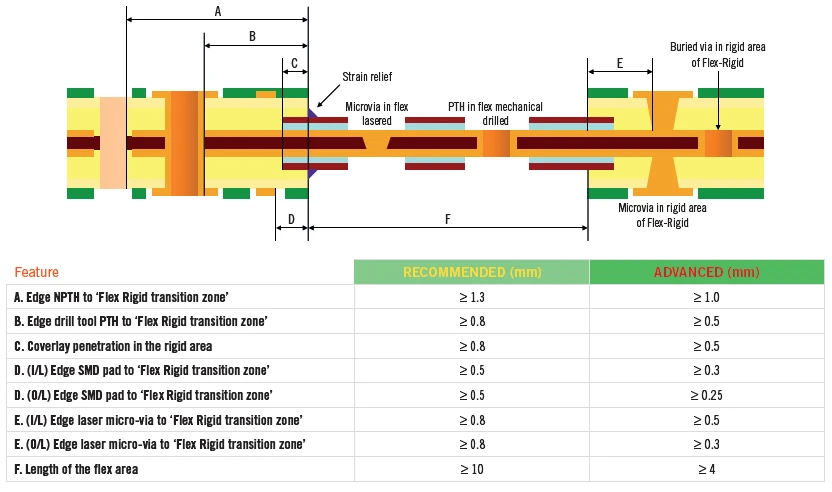

Príomhcheist is ea: cé chomh fada agus is féidir gnéithe feidhmiúla a leathnú go dtí an crios trasdula gan cur isteach ar fheidhmíocht an táirge nó a bheith ina chúis le strus iomarcach ábhartha? Is é an freagra: tá sé beagnach dodhéanta a shíneadh. Mar a léirítear i bhFíor 2, cé go bhfuil sé indéanta go teicniúil gnéithe a dhearadh agus a mhonarú sa chrios aistrithe agus fiú limistéar an chláir flex, ní cur chuige aibí é seo. Dá bhrí sin, tá dlúthchumarsáid le do sholáthraí pcb ríthábhachtach. Ba cheart go dtuigeann foireann theicniúil an tsoláthraí pcb luachanna teorantacha gach cumas próisis, agus cuirfidh siad in iúl duit an raon spáis atá ar fáil sa limistéar aistrithe bunaithe ar chumais agus sonraíochtaí an mhonarcha.
(Fíor 2: Cumas Déantúsaíochta Ard (Foinse: NCAB Treoirlínte Deartha an Bhoird do chiorcad priontáilte flex docht))
I bhFíor 2, tá an riosca is ísle ag na luachanna molta atá liostaithe ar chlé. Más rud é go n-úsáidtear na sonraíochtaí sa cholún "Casta" ar dheis, ba cheart cúram breise a ghlacadh chun a áirithiú go dtuigeann na geallsealbhóirí go léir go hiomlán na rioscaí a d'fhéadfadh a bheith ann.
An treocht i dtreo miniaturization agus feabhas a chur ar chumas déantúsaíochta
Le nuashonrú agus atriall leanúnach na teicneolaíochta ciorcaid, leanann réitigh nua agus próisis déantúsaíochta ag teacht chun cinn chun freastal ar na héilimh nua atá ag teacht chun cinn i gcónaí ar tháirgí an lae inniu. Cuireann an treocht miniaturization iallach ar phróiseas an bhoird nasctha crua bog briseadh trí theorainneacha an phróisis i gcónaí. Spreagann an NCAB i gcónaí iniúchadh a dhéanamh ar nuálaíocht agus ar theicneolaíochtaí ceannródaíocha i ndearadh pcb, ar choinníoll go gcomhlíonann sé riachtanais iarratais agus go bhfuil gach geallsealbhóir ar an eolas faoi rioscaí féideartha.
Is féidir le roinnt monarchana pcb tacú le táirgeadh cláir chiorcaid phriontáilte flex docht le limistéir aistrithe beaga, ach moltar fós iniúchtaí cáilíochta dian a dhéanamh orthu. Ag an am céanna, ba chóir aird a thabhairt ar:
Seachain príomhghnéithe feidhmiúla a chur i limistéir aistrithe
Déan cumarsáid le soláthraithe chun a gcumas déantúsaíochta agus a raonta riosca inghlactha a thuiscint
Cothromaigh nuálaíocht agus iontaofacht de réir riachtanais feidhmchláir, ag cinntiú go bhfuil an dearadh ceannródaíoch agus praiticiúil araon
Cleachtas Innealtóireachta ar Dhearadh Crios Idirthréimhse Bhord Ciorcaid Clóbhuailte Flex
1. Measúnú riosca agus cumarsáid le linn na céime deartha
Comhoibriú luath le soláthraithe: Ba cheart cumarsáid a bhunú le foireann innealtóireachta an tsoláthraí le linn na gcéimeanna tosaigh den dearadh. Féadfaidh sonraíochtaí na limistéar aistrithe (cosúil le leithead, roghnú ábhar) a bheith éagsúil ag brath ar chumais déantúsaíochta an mhonaróra, agus féadfaidh roinnt soláthraithe tacú le limistéir aistrithe níos lú (amhail 3mm faoi bhun chaighdeán IPC 6013), ach éilíonn sé seo comhaontuithe soiléire roinnte riosca.
Insamhladh agus anailís struis: Uirlisí FEA (Anailís Eilimint Chríochnaithe) a thabhairt isteach sa dearadh chun insamhail a dhéanamh ar an dáileadh strus sa chrios aistrithe faoi lúbadh meicniúil agus timthriall teirmeach, rud a d'fhéadfadh cabhrú le pointí laga féideartha a aithint, go háirithe in iarratais lúbthachta dinimiciúla. Mar shampla, ba cheart go seachnódh treo leagan amach na sreangaithe sa limistéar aistrithe a bheith ingearach leis an ais lúbthachta a oiread agus is féidir chun an baol briste a sheachaint.
2. Roghnú ábhair agus leas iomlán a bhaint as crios trasdula
Comhardú saintréithe sreafa íseal / gan sreabhadh PP: I dtionscadail ríthábhachtacha, moltar plé a dhéanamh le soláthraithe an féidir glacadh le réiteach ábhar measctha, mar shampla greamacháin shonracha a úsáid i réimsí aistrithe chun rialú sreafa roisín agus neart nasctha idirchiseal a chothromú.
Cóireáil teorann idir an scannán clúdaigh agus limistéar an chláir chrua: D'fhéadfadh fadhbanna dílamination a bheith mar thoradh ar shíneadh an scannáin chlúdaigh (Clúdach) go dtí an limistéar aistrithe. I gcásanna praiticiúla, d'fhéadfadh cásanna a bheith ann ina n-eascraíonn limistéar an chláir chiorcaid phriontáilte solúbtha mar gheall ar dhearadh míchuí an scannáin chlúdaigh. Moltar achar sábháilte 0.5mm ar a laghad a áirithiú idir imeall an scannáin chlúdaigh agus teorainn limistéar an bhoird chrua le linn an dearadh, agus cruinneas meaisínithe an tsoláthraí a dhearbhú roimh mhonarú.
3. Príomhphointí rialaithe cáilíochta le linn an phróisis déantúsaíochta
Critéir inghlactha le haghaidh fabhtanna crios trasdula: Cé go gceadaíonn caighdeán IPC 6013 roinnt lochtanna sa chrios trasdula (cosúil le folús lannaithe, ró-shreabhadh roisín), moltar go n-iarrfadh custaiméirí tuairiscí mionsonraithe anailíse slisne ó sholáthraithe agus iad á nglacadh, go háirithe maidir le táirgí ard-iontaofachta (cosúil le hiarratais leighis nó eitlíochta), ar féidir leo cabhrú le rioscaí teip fadtéarmacha féideartha a aithint.
Rialú beachtas ar phróiseas muilleoireachta: Nuair a bhíonn an limistéar boird bog á mhuilleoireacht, bíonn tionchar díreach ag cruinneas an mheaisínithe ar an bhfadhb tréleictreach nó fadhb imeall géar roisín sa limistéar aistrithe. Inár gcleachtas, tháinig muid ar an bhfadhb a bhaineann le damáiste limistéar boird bog de bharr diall muilleoireachta, a réitíodh ar deireadh thiar trí pharaiméadair muilleoireachta (cosúil le luas agus ráta beatha) a choigeartú leis an soláthraí. Moltar táirgeadh trialach ar scála beag a dhéanamh i gcéimeanna tosaigh na déantúsaíochta chun cobhsaíocht próisis a fhíorú.
4. Cásanna iarratais a mheaitseáil le dearadh crios trasdula
Ag déanamh idirdhealú idir lúbadh ama amháin agus lúbadh dinimiciúil: Go praiticiúil, tá sé faighte amach againn nach ndéanann go leor custaiméirí idirdhealú soiléir idir an dá chás feidhmchláir seo, rud a mbíonn dearaí róchoimeádach nó ionsaitheach mar thoradh orthu. Mar shampla, is féidir leis an limistéar lúbthachta aonuaire glacadh le ró-sreabhadh roisín go cuí, agus éilíonn lúbadh dinimiciúil aon imill ghéar sa limistéar trasdula.
Dúshláin faoin treocht miniaturization: Leis an éileamh méadaithe ar chláir chiorcaid phriontáilte flex docht mar gheall ar miniaturization gléas (cosúil le gléasanna wearable, áiseanna éisteachta), tá an spás dearadh na limistéar aistrithe comhbhrúite a thuilleadh. Moltar tosaíocht a thabhairt do chustaiméirí leas iomlán a bhaint as cruachta, mar shampla tiús limistéar an bhoird chrua a laghdú nó seasamh an bhoird sholúbtha a choigeartú, chun níos mó spáis aistrithe a shaoradh, agus an dearadh a fhíorú trí thástáil iontaofachta (cosúil le tástáil timthriall lúbthachta).
5. Modhanna teip coitianta i gcriosanna trasdula
Mar shampla, laghdaigh briseadh rian copair, delamination interlayer, nó neart tréleictreach. Is minic a bhaineann na saincheisteanna seo le breithniú neamhleor ar fhachtóirí comhshaoil (cosúil le timthriall teochta agus taise) le linn na céime deartha. Moltar do chustaiméirí Tástáil Luathaithe Aosaithe a dhéanamh sa chéim níos déanaí d'fhorbairt an táirge chun strus a insamhladh faoi choinníollacha úsáide iarbhír.
Comhoibriú lúb dúnta ó dhearadh go déantúsaíocht
Tá comhoibriú idir dearadh, déantúsaíocht agus cásanna feidhmithe i gceist le láimhseáil na réimsí aistrithe i gcláir chiorcaid phriontáilte flex dochta. Molaimid i gcónaí:
Dearadh atá ag breathnú chun cinn: Déan machnamh iomlán ar na strusanna meicniúla agus teirmeacha sa chrios aistrithe le linn na céime deartha, agus bain úsáid as uirlisí insamhalta agus aiseolas ó sholáthraí chun an réiteach is fearr a bhaint as.
Rialú déantúsaíochta: Oibriú go dlúth le soláthraithe chun a chinntiú go gcomhlíonann próisis déantúsaíochta (amhail muilleoireacht agus lannú) ionchais dearaidh, agus go ndéanann siad fíorú cáilíochta ag nóid ríthábhachtacha.
Oiriúnú do chás feidhmchláir: Coigeartaigh straitéisí dearaidh bunaithe ar cheanglais feidhmithe an táirge (lúbadh ama amháin nó lúbadh dinimiciúil) chun cothromaíocht a chinntiú idir feidhmíocht agus iontaofacht.
Má tá aon cheanglais agat maidir le cláir chiorcad priontáilte flex docht, bíodh leisce ort teagmháil a dhéanamh linn agus cuirfimid tacaíocht theicniúil ar fáil duit.
