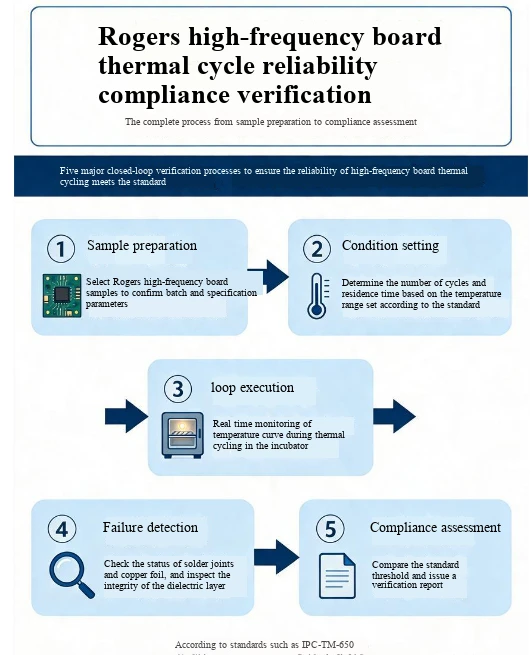

Ní mór d'fhíorú iontaofachta rothaíochta teirmeach cláir ardmhinicíochta Rogers cloí go docht le caighdeáin ardmhinicíochta an IPC maidir le cláir eisiacha. Trí thástálacha malartacha teochta caighdeánaithe, déantar measúnú córasach ar fhriotaíocht tuirse teirmeach ábhar, struchtúr agus próiseas. Is iad seo a leanas na croíphróisis agus na príomhriachtanais:
Croíchaighdeáin thagartha
Ba cheart don fhíorú tosaíocht a thabhairt d’úsáid sonraíochtaí sonracha boird ardmhinicíochta, a chlúdóidh riachtanais leibhéil iontaofachta éagsúla:
IPC-6018D: Tá ceanglais bhreise ag leagan 2022 den chaighdeán ard-minicíochta do chláir chiorcaid phriontáilte micreathonnach chun sraitheanna HDI, druileanna cúil agus micrea-phoill a chinneadh.
IPC-TM-650 2.6.7: Soiléirigh an raon teochta, an ráta athraithe teochta, agus an creat uimhreacha timthriallta le haghaidh tástála struis teirmeach PCB.
MIL{0}}STD-883: Caighdeán bailíochtaithe dian ar ghrád aeraspáis le ceanglais níos airde maidir le comhaireamh timthriallta agus tairseach teipe.
Déan tagairt do shonraíocht tuirse teirmeach comhpháirteach solder IPC-9701A le haghaidh meaitseála, agus meastóireacht a dhéanamh go sioncrónach ar iontaofacht na n-alt solder tar éis cóimeála.
Dearadh na paraiméadair lárnacha don phlean tástála
Mar fhreagra ar shaintréithe seoltacht theirmeach íseal fhoshraith PTFE ábhar Rogers, ní mór paraiméadair a bharrfheabhsú go sonrach chun míbhreith a sheachaint i ngnáthscéimeanna tástála FR-4:
Réimse teochta ag teacht le cásanna iarratais
Grád tomhaltóra/tionsclaíoch: -40 céim ~+85 céim , a fhreagraíonn do chásanna stáisiún bonn cumarsáide 5G
Leibhéal sonraíochta feithicle: -40 céim ~+125 céim , ag luí le modúil tonnta 77GHz milliméadar agus ADAS.
Grád aeraspáis: -55 céim ~+125 céim , a chomhlíonann riachtanais trealaimh aerbheirthe/satailíte.
Rialú paraiméadar próisis eochair
Ráta athraithe teochta: Déan rialú docht laistigh de 10-15 céim / nóim chun athruithe tobanna ar strus inmheánach an tsubstráit PTFE de bharr luaineachtaí teochta a sheachaint.
Am inslithe mhór: Insliú na foircinn teocht ard agus íseal ar feadh 10-30 nóiméad an ceann chun a chinntiú go bhfuil teocht inmheánach an phláta tiubh go hiomlán aonfhoirmeach.
Amanna rothaíochta: Éilíonn grád tionsclaíoch Aicme 3 Níos mó ná nó cothrom le 500 uair, éilíonn grád aeraspáis Níos mó ná nó cothrom le 1000 uair.
Córas iltoiseach chun teip a chinneadh
Tar éis an timthriall teirmeach a bheith críochnaithe, tá gá le fíorú cuimsitheach ar shláine struchtúrach agus ar chobhsaíocht feidhmíochta leictreach
Cinneadh teip struchtúrach: Léiríonn cigireacht ar alt metallographic nach bhfuil an iomadú crack copair sa pholl níos mó ná 20% den trasghearradh, agus go bhfuil achar teagmhála an mhicreathonn tríd-poll sádrála níos mó ná nó cothrom le 50%. Deimhníonn scanadh SAM nach bhfuil aon dí-lamadh idirchiseal nua nó folús roisín ann.
Fíorú feidhmíochta leictreach: Bain úsáid as anailísí líonra chun na paraiméadair S a atriall, a éilíonn athrú caillteanas ionsáite níos lú ná nó cothrom le 0.5dB/100mm ag 28GHz, fritháireamh impedance níos lú ná nó cothrom le ± 3%, agus friotaíocht inslithe níos mó ná nó cothrom le 100M Ω (500V DC).
Fíorú Eisiach Ábhar Rogers: Fócas ar ghreamaitheacht an bhalla pore den phróiseas díbhannaithe plasma a fhíorú chun teip dí-éillithe roimh am a sheachaint le linn rothaíochta teirmeach de bharr greamaitheacht neamhleor copair pore.
Optamú réamhphróiseála (ráta pas bailíochtaithe a fheabhsú)
Is féidir le leas iomlán a bhaint dearadh spriocdhírithe roimh fhíorú an riosca teip timthriall teirmeach a laghdú go suntasach:
Glacadh le dearadh sraitheach siméadrach chun dáileadh scragall copair a chothromú agus comhchruinniú buaite agus strus a laghdú le linn timthriall teirmeach.
Tabhair tosaíocht d'úsáid ábhar sraithe RO4000 le Z-ais CTE Níos lú ná nó cothrom le 46ppm/ céim chun an difríocht leathnaithe teirmeach le scragall copair (17ppm/ céim ) a laghdú agus an baol briste PTH poll copair a laghdú.
Roimh an rothaíocht te, comhlánaigh an tástáil ama delamination T-288 chun a dhearbhú go bhfuil cumas frith-mhíolmhínithe an bhoird níos mó ná 90 nóiméad, agus scagadh amach roimh ré baisceanna le droch-fhriotaíocht teasa.
