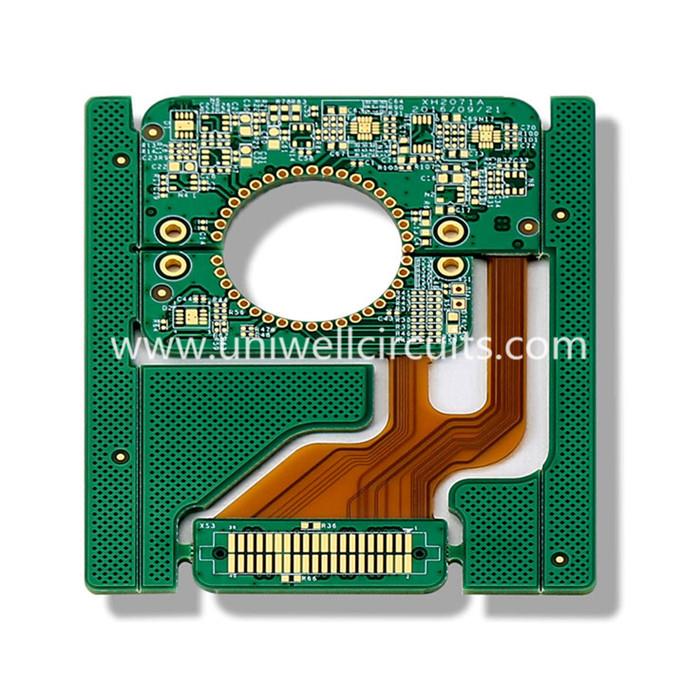

Boird chiorcaid docht Flex Ríomhaireachta
1. Cur síos ar an táirge
Paraiméadair bhunúsacha: struchtúr ábhartha: greamachán dhá thaobh + scannán clúdaigh buí íseal-chaillteanais + (líne copar + gliú + ábhar bunúsach polaimíd mheán minicíochta + gliú + líne copar) + scannán clúdaithe buí íseal-chaillteanais
Friotaíocht: saor in aisce chun bend agus casadh.
Fireann: + / - 0.03 mm
Tiús: 0.15 mm
Atreisiú: atreisiú bileog cruach 0.15mm tosaigh agus ar ais
Próiseas déantúsaíochta: sciath sádrála, pláta-phláta, clúdaíonn ciseal, cineál brataithe scannáin, friotaíocht - sciath cineál táthú.
Cóireáil dromchla: 1 go 2 microinches d'ór báite
Leithead líne / spásáil líne íosta: 0.06mm / 0.09mm
Iarratas: Ríomhaireachta

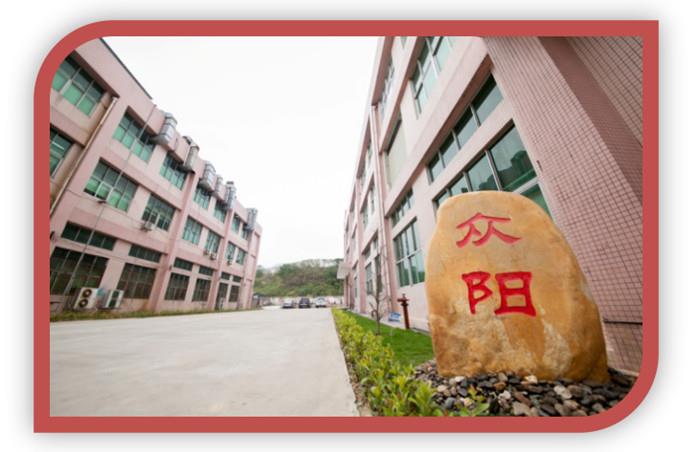

Faisnéis 2.Company
Ciorcaid Uniwell speisialta FPC i bhfréamhshamhlacha, líon beag orduithe meánmhéide, gnóthas solúbtha agus déine ag fás go tapa ó bunaíodh é. Freastalaíonn muid ar ár gcustaiméir le cumas teicniúil T & F láidir, cineálacha éagsúla táirgí, cumas seachadadh cobhsaí agus tapa. Tá Ciorcaid Uniwell ar cheann de na cuideachta is iomaíche i réimsí boird solúbtha agus déine ar leibhéal ardleibhéil baile
3. Luaidhe am le haghaidh fréamhshamhlacha agus cas tapa
Is féidir linn seirbhís tapa a thairiscint agus gan caighdeán íobairt a thairiscint.
Míreanna | Bord Flex & Dídeach | Bord Flex | |||
Struchtúr gnáth | Struchtúr ilchlós | Struchtúr speisialta | Struchtúr HDI | Struchtúr gnáth | |
Leadtime (laethanta) | 6 | 8 | 10 | 12 | 3-6 |

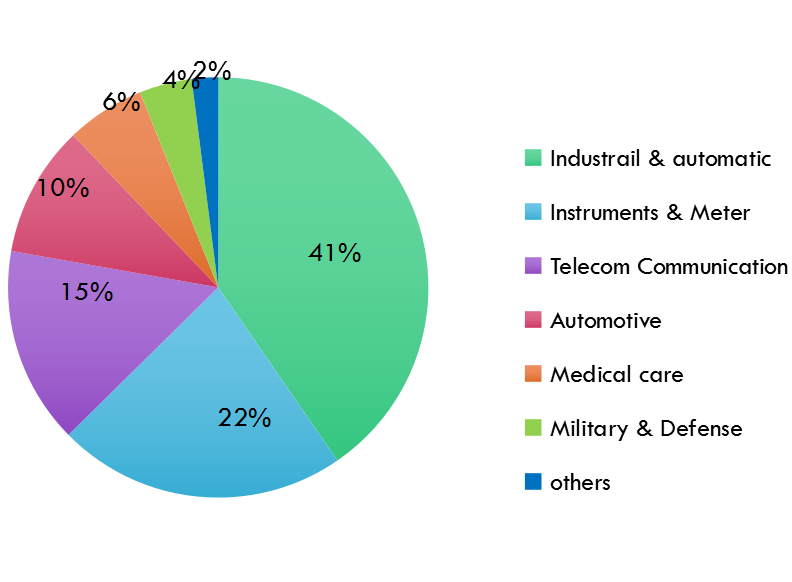

4.application
Is minic a úsáidtear ciorcaid Flex mar chónaisc in iarratais éagsúla, mar shampla cumarsáid, ríomhairí, trealamh leighis, leictreonaic tomhaltóra agus mar sin de, i gcás ina gcuireann srianacht solúbthachta, coigiltis spáis nó srianta táirgeachta teorainn le hinfheidhmiúlacht boird chiorcad déine nó sreangú láimhe.
5. Teicneolaíocht an táirgeachta
Teicneolaíocht fréamhshamhail
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
Teicneolaíocht táirgthe aifreann
Ábhar | FR4 (TG gnáth nó ard nó Halogen saor in aisce) |
CEM-3 Al bunaithe | |
Max. Ag Críochnú Méid an Bhoird | 540X620 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.2mm |
Cuspóir Gné | 12:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Líon na Sraithe | 12 |
Max. tiús copar | 3 ciseal istigh OZ / ciseal seachtrach 4OZ |
Spriocdhátaíocht druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 4 / 4mil |
Páirceáil BGA | 10 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG (+ G / F), Airgead Tumoideachais / Stáin OSP, Masc Peelable, Gluaisteán Carbóin |
6.Pacáistiú & seachadadh
pacáistiú: pacáil frith-statach + cartán tiubhaithe, marc Uniwell ar an mbosca pacála seachtrach (tacaíocht saincheaptha)
Seachadadh: Seo thíos an bealach is coitianta le haghaidh loingseoireachta, seachas is féidir linn long a chur ar aghaidh nó ar chuairteoir an chustaiméara, is féidir leat an bealach is fearr leat a roghnú.
