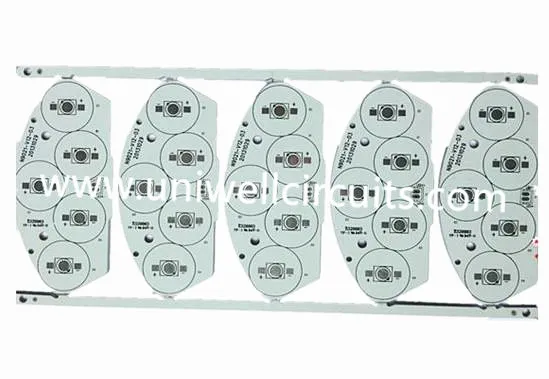

Boird ciorcad priontáilte bonn alúmanam ilbhliantúil
1. Cur síos ar an táirge
| Boird ciorcad priontáilte bonn alúmanam ilbhliantúil | Sraith: 4 Layer |
Ábhar: FR4 | Mini Poll: 0.2mm |
Tiús: 1.6mm | Leithead / spás: 4mil / 4mil |
Tiús copair: 1oz | Pointí tástála: 3500 |
Críochnaigh: óir tumoideachais | Measca Solder: LPI Bán |
Feidhm: stiúir pcb |
Sochar an bhoird chuaird chlóite alúmanam
● Tá diúltú teasa níos fearr go mór le foirgnimh caighdeánacha FR-4.
● Bíonn na tréleictreach a úsáidtear go hiondúil 5 go 10 n-uaire mar seoltóireachta teirmeach mar ghloine epocsa traidisiúnta agus deichiú cuid den tiús
● Aistriú teirmeach go neamhspleách níos éifeachtaí ná PCB déine traidisiúnta.
● Is féidir meáchain copar níos ísle ná mar a mhol na cairteacha ardú teasa IPC a úsáid
Tá Uniwell ag déanamh Boird Chuarda Clóbhuailte Alúmanam (ar a dtugtar freisin PCBanna bonn miotail) le breis agus deich mbliana, agus tá gach ceann acu ceadaithe ag ISO9001, ISO14001, TS16949 agus Ollscoil Luimnigh.
Sonraí 2.Product
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
3. Iarratais ar PCBanna alúmanaim
Cé gurb iad Tiontairí Power agus soilse na húsáideoirí is mó de na táirgí seo, tá cuideachtaí Feithicleach agus RF ag baint leas as leas a bhaint as na buntáistí a bhaineann leis na foirgnimh seo. Cé gur tógáil ciseal aonair é na roghanna cumraíochta simplí, is féidir iad a chur ar fáil ag Amitron, lena n-áirítear:
PCBanna alúmanam solúbtha
Is é ceann de na forbairtí is nua in ábhair IMS ná tréleictreach solúbtha. Feidhmíonn na hábhair seo córas roisín ilimídí le líontóirí ceirmeacha a sholáthraíonn insliú leictreachais den scoth, solúbthacht agus seoltacht teirmeach ar ndóigh. Nuair a chuirtear i bhfeidhm ar ábhar solúbtha alúmanaim cosúil le 5754 nó cosúil leis, is féidir an táirge a chruthú chun cruthanna agus uillinneacha éagsúla a bhaint amach a d'fhéadfadh deireadh a chur le daingneáin, cáblaí agus nascóirí costasacha. Cé go bhfuil na hábhair seo solúbtha, tá sé i gceist iad a bheith curtha i bhfeidhm agus fanacht i bhfeidhm. Níl siad oiriúnach le haghaidh iarratais atá beartaithe a bheith ag brath go rialta.
PCBanna alúmanam hibrid
I dtógáil IMS 'Hibrid' déantar próiseáil neamhspleách ar "Sub-assembly" d'ábhar neamhtheirmeach agus ansin bannaí leis an mbonn alúmanaim le hábhair theirmeacha. Is é an foirgneamh is coitianta ná Fo-thionól 2-Sraithe nó 4-Sraith déanta as traidisiúnta FR-4. Is féidir leis an gciseal seo a cheangal le bonn alúmanaim le tréleictreach teirmeach cabhrú le teas a dhíothú, le doimhneacht a fheabhsú agus gníomhú mar shciath. I measc na buntáistí eile tá:
● Níos lú costasach ná tógáil gach ábhar seoltóireachta teirmeach
● Soláthraíonn feidhmíocht teirmeach níos fearr thar táirge caighdeánach FR-4
● An féidir deireadh a chur le sciatháin teasa costasacha agus céimeanna comhchoiteanna comhchosúla
● Is féidir é a úsáid in iarratais RF ina bhfuil ciseal dromchla PTFE ag teastáil as a 'saintréithe caillteanais.
● Úsáid fuinneoga comhpháirteacha san alúmanam chun freastal ar chomhpháirteanna trí-poll. Ligeann sé seo do chónaisc agus cáblaí pas a fháil tríd an tsubstráit nuair a chruthaíonn an fhilet sádrála séala gan gá le giseáin speisialta nó le hoiriúnóirí costasacha eile.
PCBanna alúmanam ilbhliantúla
Coiteann sa mhargadh soláthair cumhachta ardfheidhmíochta, déantar PCBanna ilbhliantúla IMS ó shraitheanna iomadúla dleictreach seoltóireachta teirmeach. Tá sraitheanna ciorcadóireachta amháin nó níos mó curtha san áireamh sna foirgníochtaí seo sa dleictreach agus tá na diasanna dall ag gníomhú mar vias teirmeach nó bealaí comharthaí. Cé go bhfuil sé níos costasaí agus níos lú éifeachtach ag teas a aistriú mar dhearadh ciseal amháin, soláthraíonn siad réiteach simplí agus éifeachtach maidir le heasú teasa i ndearaí níos casta.
PCBanna Alúmanam Trí-Poll
Sna foirgnimh is casta is féidir le sraith alúmanaim a bheith ina 'Chroílár' i dtógáil teirmeach ilbhliantúil. Tá an alúmanam réamh-dhruileáilte agus a líonadh siar le tréleictreach sula ndéantar an lannú. Is féidir ábhair theirmeacha nó fo-tionóil a lámhlú ar an dá thaobh den alúmanam ag baint úsáide as ábhair bhanna teirmeacha. Nuair a bheidh sé lannaithe, déantar an comhdhéanamh comhlánaithe a thriomú mar atá cosúil le PCB ilchlós traidisiúnta. Téann an plátáilte trí pholl trí na fuadaí san alúmanam chun insliú leictreachais a choinneáil. De rogha air sin, is féidir le croí copair a cheadú do naisc leictreacha araon, chomh maith le inslithe trí pholl.
