1 ciseal ciorcaid alúmanam ciseal
1. Cur síos ar an réamhrá

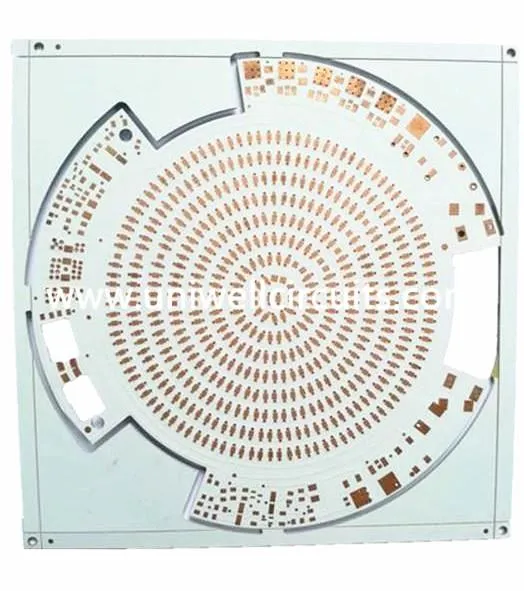

Sonraí le haghaidh 1 bord ciorcaid alúmanam ciseal | |
Ainm na coda: | 1 ciseal ciorcaid alúmanam ciseal |
Ábhar bonn: | Laminate bonn alúmanam |
Líon na sraithe: | 1 ciseal |
Tiús copair: | 1oz nó 35um |
Tiús bord críochnaithe: | 1.6mm |
Dath masc solder: | Soldermask Íomhá Grianghraf Leachtach Bán (LPI) |
Dath na finscéal: | uimh |
Dromchla críochnaithe: | Ór tumoideachais |
Próifíl: | CNC + V-CUT |
Seoltacht theirmeach: | 1.0W / mK |
Voltas an tsraith inslithe a bhriseadh síos | ≥3KV |
Limistéar iarratais: | Soilsiú faoi stiúir |
Tá raon leathan iarratas ag Táirgí Uniwell:
1) Taispeáint faoi stiúir ar an dath iomlán: Déan an dath dearg, glas, gorm i dteannta amháin a chomhdú nó a dhúbailt, a dháileadh go cothrom ar an bpainéal, agus mar sin déan an taispeántas iomlán
2) iarratas a dhéanamh de ghnáth ar spóirt fhisiceach, ar fhógraíocht, ar bhainc, ar stoc, ar stáisiún, ar phort, ar an margadh, ar theileachumarsáid, ar roinn, ar scoil, ar mhonatóireacht, ar bhialann, ar siamsaíocht, etc.
Cumas teicniúil 2.PCB
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
3. Am leictreach & logistcis
1) am luaidhe
Sraitheanna | Quick-turn | Ordú samplach | Ordú mais |
aonair | 24 uair an chloig | 3 lá oibre | Lá oibre 7 |
dúbailte | 24 uair an chloig | 4 lá oibre | Lá oibre 7 |
4-6layer | 48 uair an chloig | Lá 5-6 oibre | 10 lá oibre |
8-12 imreoir | 120 uair an chloig | Laethanta 7-9 oibrithe | 15 lá oibre |
Bunaithe ar FR-4, Am ar luaidhe ábhar a eisiamh | |||
2) Loighistic
Is féidir linn FOB Shenzhen, FOB HK nó CIF a thairiscint ag ceann scríbe an chustaiméara.
Sreang díreach chuig do stóras ceaptha ar fud an domhain.
4.Páistiú agus seachadadh
1) mionsonraí pacáistithe: Mála séalaithe, Málaí frith-statacha, Cartán oiriúnach nó leanúint de do chuid riachtanas.
Seachadadh
Cineál loingseoireachta: UPS, DHL, FedEx, EMS, Post an Phoist tSín tSín etc. Is féidir leat an costas loingseoireachta a roghnú mar is mian leat.
1) ardluais: cuir in iúl d'orduithe samplacha nó go práinneach.
2) Roghnú Express
