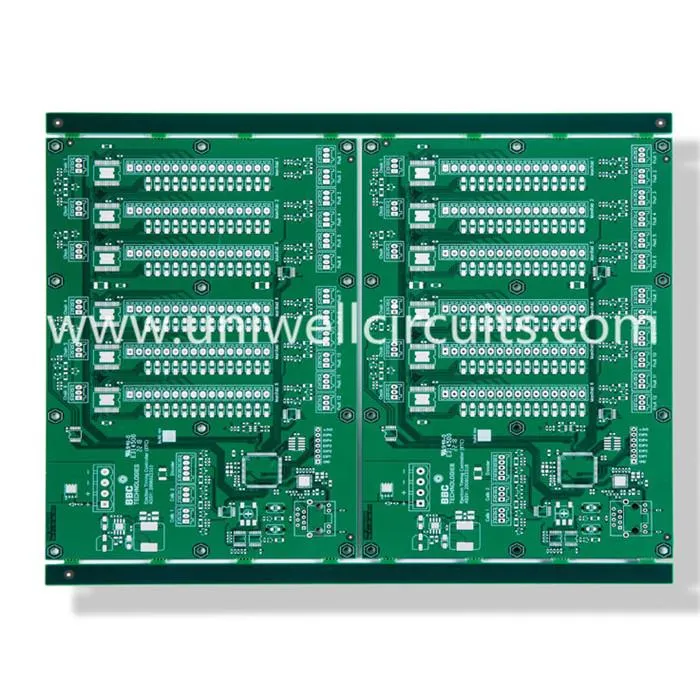

1.Réamhrá i láthair
Sonraíocht:
Sraith: 4
Tiús an Bhoird: 1.6 mm
Cóireáil dromchla: airgead tumoideachais.
Ábhar: FR4 TG170.
Leithead líne / achar líne: 8 / 10mil
Meáchan copar: 105μm
Soláthraíonn Uniwell bord taobh amháin, bord ciseal dúbailte, torc iltaire (suas le 32 ciseal), bord flex amháin, bord dúbailte flex flexí agus boird flex multilayer, bord dhúbailte-flex.
Is é an charachtar is mó a bhíonn ag luas tapa fréamhshamhail gan ardchaighdeán a dhéanamh.
Faisnéis 2.Company
Bunaithe i gciorcaid Shenzhen, Uniwell cO., LTD. D'fhéadfadh sé seo a chur ar fáil freisin i ndearadh, forbairt, déantúsaíocht agus díolachán ríomhairí ríomhairí boird dhúbailte agus ilphláta ard (Boird Chuarda Clóbhuailte) a dhíríonn ar thús tapa, ar fhréamhshamhail, ar mhéid mhéide agus mhéideanna;
- déantúsaíocht conartha PCB
- Seirbhísí cóimeála PCB
- Dearadh agus díol PCB
- Soláthar comhpháirteach agus bainistíocht ábhartha
- Dearadh táirge
- Prótacalú Fast PCB & PCBA
- Tionóilí cábla agus sreinge
- Plaistigh agus múnlaí
- AOI, tástáil X-Ray, seirbhís tástála feidhm eile
3. Ba chóir go ndéanfadh dearadh PCB cáilíochta na huaire aire a thabhairt don fhardal.
Is bunúsach é leagan amach an chomhpháirt le haghaidh léaráidí PCB ardchaighdeáin a dhearadh. Áirítear ar na ceanglais maidir le leagan amach comhpháirteacha suiteáil, strus, téamh, comhartha agus aeistéitic.
Is bunúsach é leagan amach an chomhpháirt chun léaráidí PCB ardchaighdeáin a dhearadh.
1) Leagan amach an chomhpháirt
I measc na gceanglas maidir le leagan amach comhpháirte tá suiteáil, strus, téamh, comhartha agus aeistéitic.
1.1.Inshuíomh
Tagraíonn sé do na cásanna maidir le hiarratais ar leith, chun an bord ciorcad a shuiteáil go réidh isteach sa chassis, ar an bhlaosc, ar an sliotán, gan cur isteach ar an spás, mar shampla timpiste gearrchiorcad, agus na cónaisc shonraithe a dhéanamh i riocht sonraithe ar an bhfás nó an imfhálú agus cuirfear ar aghaidh sraith de bhunriachtanais. Ní dhéanfaidh mé sin isteach.
1.2.The strus
Beidh an bord ciorcad in ann gach cineál fórsaí seachtracha agus creathadh a sheasamh le linn a shuiteáil agus a oibriú. Mar sin féin, ba cheart go mbeadh cruth réasúnach ag an mbord ciorcad, agus ba chóir go mbeadh seasamh poill éagsúla (scriúbhaill agus poill mhúnlaithe speisialta) ar an mbord eagraithe go réasúnta. Go ginearálta, tá an fad idir an poll agus an pláta níos mó ná trastomhas an poll. Ag an am céanna, ba cheart a thabhairt faoi deara freisin gur chóir go mbeadh go leor rannóga is laige de na plátaí de bharr na bpoll speisialta neart lúbthachta. Cuireann an cónascaire ar an mbord "an tithíocht trealaimh" go díreach, go háirithe chun iontaofacht úsáide fadtéarmach a chinntiú.
1.3.Heat
I gcás feistí ardchumhachta agus teasa, chomh maith le coinníollacha a dhíscaoileadh teasa a áirithiú, ba cheart é a chur san áit cheart. Go háirithe sa chóras insamhalta beachtais, ní mór aird ar leith a thabhairt ar na héifeachtaí díobhálacha atá ag an réimse teochta arna ghiniúint ag na feistí seo ar an gciorcad preamplifier leochaileach. Go ginearálta, ba chóir cuid mhór den chumhacht a dhíscríobh i modúl, agus ba cheart bearta áirithe aonrúcháin teirmeacha a ghlacadh leis an gciorcad próiseála comhartha.
1.4.An comhartha
Is é an t-iontráil comhartha an fachtóir is tábhachtaí le breithniú i ndearadh leagan amach PCB. Is iad na gnéithe bunúsacha seo a leanas: ciorcad comhartha lag agus scaradh láidir ciorcad comhartha nó fiú aonrú; Tá an chuid achan scartha ón gcuid d; Tá an chuid ardmhinicíochta scartha ón Cuid íseal minicíocht; Fógra treo na líne comhartha; Socrú na línte talún; Sciú cuí, scagadh agus beart eile. Seo a lán argóintí a leagadh béim arís agus arís eile, gan athrá anseo.
1.5. Dea-mhéin
Ní hamháin gur cheart duit smaoineamh ar shuíomhanna néata agus ordúil na gcomhpháirteanna, ach freisin sreabhadh cairde an líne a mheas. Mar a leagann an láidre ginearálta béim ar an iar-uaireanta, is gá measúnú a dhéanamh ar na buntáistí agus na míbhuntáistí a bhaineann leis an dearadh ciorcad. D'fhonn an táirge a íomhá, ba chóir tosaíocht a thabhairt don iar-iarrthóir nuair nach bhfuil an fheidhmíocht ag teastáil. Mar sin féin, i gcás ardfheidhmíochta, má tá painéal dúbailte agat, agus go bhfuil an bord ciorcad faoi iamh ann, ba cheart duit a thabhairt Tosaíocht do áilleacht na líne siúil. Pléifidh an chéad roinn eile "aeistéitic" sreangú.
2) Prionsabal sreangú
Seo a leanas réamhrá mionsonraithe ar chuid de na bearta frith-fhrithárthachta nach bhfuil chomh coitianta sa litríocht. Ag féachaint don iarratas praiticiúil, go háirithe i dtriail an táirge, déantar líon mór de phainéil dhúbailte a úsáid go fóill, agus tá an t-ábhar seo a leanas go príomha le haghaidh painéil dhúbailte .
2.1.Tá "aeistéitic"
Seachain uillinneacha ceart nuair a théann tú, agus déan iarracht aistriú a dhéanamh le trasnán nó stua.
Ba cheart go mbeadh an líne ordúil agus ordúil, agus socraithe i gcatagóirí éagsúla, nach féidir leis na comharthaí difriúla a chur isteach go frithpháirteach ach go n-éascódh sé iniúchadh agus modhnú. Le linn córas digiteach, línte comhartha an champa céanna (m.sh., líne sonraí, seoladh líne) idir nach gá imní a dhéanamh maidir leis an bhfadhb cur isteach, ach is cosúil le comhartha rialaithe clog a léamh, a scríobh, ba chóir go mbeadh sé fionnuar, an líne talún is fearr a chosaint.
Pléitear an t-urlár mór (cuirfear aghaidh ar aghaidh air), agus déan iarracht é a choinneáil ar bhealach cothrom réasúnta idir línte comhartha, ar an mbonn a chosc ar chiorcad gearr, sceitheadh in aice leis an oiread agus is féidir.
I gcás córais reatha lag, ba cheart go mbeadh línte talún agus cumhachta chomh gar agus is féidir.
Bain úsáid as córas comhpháirt an tábla, tá an líne comhartha chomh hiomlán agus is féidir.
2.2. Leagan amach an Dara.
Tá mórán plé ann maidir le prionsabal an tábhacht agus leagan amach na línelíne sa litríocht, ach tá easpa réamhrá mionsonraithe agus cruinn fós ar leagan amach na línelíne sa PCB iarbhír. Is é an taithí atá agam, d'fhonn feabhas a chur iontaofacht an chórais (seachas fréamhshamhla turgnamhach a dhéanamh), ní féidir an líne a ró-mheasúnú, go háirithe i bpróiseáil comhartha lag. Chuige sin ní mór dúinn aon iarracht a dhéanamh chun prionsabal "scaipeadh mór limistéar" a chur i bhfeidhm.
Nuair a bhíonn an talamh á phábháil, caithfidh sé a bheith cosúil le greille, ach amháin má tá línte eile ag baint leis. Tá feidhmíocht theirmeach agus seoltacht ardmhinicíochta an ghreille i bhfad níos fearr ná an talamh iomlán. Sa sreangú painéil dhúbailte, is gá uaireanta an sreang talún a dhíspreagadh chun an líne comhartha a shiúil, atá thar a bheith neamhfhabhrach chun friotaíocht talún íseal a chothabháil. Ar an gcúis seo, ní mór sraith de "cliste" a ghlacadh chun "réidh" na reatha a chinntiú. áirítear:
Baintear úsáid as líon mór comhpháirteanna mount dromchla chun deireadh a chur leis an spás "bunaidh" atá i seilbh na dtolláin táthaithe.
Úsáid iomlán a bhaint as spás dearfach: úsáid mhór a bhaint as comhpháirteanna mount ócáidí, chun iarracht a dhéanamh go dtéann na línte comharthaíochta go barr, chomh fada agus is féidir chun an "neamhspleáchasach" a chur chun críche, tá go leor leideanna ann freisin, tá mé mo leabhar i gceann de na scileanna PCB: tá earcú ag an bioráin mhalartaithe, beidh go leor geasa comhchosúla ann, leanfaidh sé de bheith ag scríobh.
Déanfar socrú réasúnta na línte comharthaíochta a bordáil i réimsí criticiúla, go háirithe an "croí" (tá baint aige anseo leis an gcumarsáid iomlán pláta) "go" ar an talamh, chomh fada leis an dearadh cúramach, is féidir é a dhéanamh fós.
Tá comhoibriú diúltach agus dearfach: uaireanta ar thaobh amháin den phláta, "éadóchasach", is féidir leis an dá thaobh den sreangú a chomhordú lena chéile ag an nóiméad seo, "Ní féidir liom fanacht anseo agus a áit féin" , sa seasamh os coinne a fhreagraíonn do phíosa talún píosa a leagtar go leor, arís tríd an líon, an suíomh, atá réasúnta go leor tríd (ag smaoineamh ar fhreagairt níos mó ag an bpoll), tríd an méid seo a leanas: "Beidh an droichead" roinnte go forleathan línte na línte comhartha a thrasnaigh, ach tá drogall orthu a bheith ceangailte, agus tá súil agam go mbeidh an dá thaobh aontaithe de thalamh na Téaváine comhtháite i seoltacht leictreach leordhóthanach.
Líon an bhalla an madra: tá sé an-deacair an t-áit a fháil amach agus gan a bheith sásta go dtiocfaidh líne comhartha amháin ar an líne ollmhór, más rud é go bhfuil sé seo beagán comhartha, ag siúl ar fud an wiring. Uaireanta , Níl mé sásta sreang lom a tharraingt, an comhartha go beacht agus ní mór dom dul trí fhriotóir, nó "cosa fada" eile, is féidir liom a bheith inchosanta go foirfe le bioráin an fheiste a leathnú, le seasamh geansaí páirtaimseartha, idir an comhartha, agus an geansaí seo a sheachaint ar na hainmneacha seo a leanas: - (i bhformhór na gcásanna, ar ndóigh, is féidir liom comhartha den sórt sin a dhéanamh ón áit cheart chun an talamh a sheachaint ag an gcros, is é an t-aon ghá ná breathnóireacht agus samhlaíocht.
Ar a laghad, ba chóir go mbeadh cosán na talún atá ann faoi láthair réasúnach, agus ní mór go mbeadh an comhartha reatha reatha agus lag mór ag teacht taobh le taobh. Uaireanta, is é an bealach atá réasúnach a roghnú, is fiú grúpa neamhréasúnta atá ag sraith línte talún.
Mar fhocal scoir, ar an mbealach seo, tá rá clúiteach: "is féidir leat muinín a dhéanamh ar do mháthair, ach ní iontaoibh ar do thalamh." I gcásanna próiseála comhartha an-lag (faoi bhun micreavolt), cinntíonn fiú le hook nó ag crook go bhfuil an cumas talún comhsheasmhach , ar phríomhphointí difríocht féideartha talún fós ag iarraidh níos mó ná aimplitiúid comhartha próiseáilte, ar a laghad san ord céanna, cé go bhféadfadh an ceart féideartha statach, difríocht ionchasach láithreach a bheith an-mhór. Ar an ócáid sin, is é an chéad phrionsabal ná an obair chiorcad a dhéanamh chomh neamhspleách ar an acmhainn talún agus is féidir.
2.3. Leagan amach cumhachta agus scagadh cumhachta.
Ní aontaím leis an litríocht ghinearálta gur chóir go mbeadh an líne chumhachta chomh tiubh agus is féidir. Go hiondúil i gcumhacht ard (ní mór 1 soicind a bheith ann ar 1 soicind ar an meán a bhféadfadh soláthar reatha a bheith ann faoi láthair), go gcaithfear go leor leithead corda cumhachta (mo thaithí, 50 míle in aghaidh an 1 atá comhfhreagrach faoi láthair chun freastal ar riachtanais an chuid is mó de na cásanna). Níl an leithead an chorda cumhachta an eochair más rud é nach gcuirfear isteach ar an comhartha ach amháin. Tá an línte cumhachta níos fearr uaireanta. Is é cáilíocht an tsoláthair cumhachta ná i gcoitinne nach bhfuil sé ina luach iomlán, ach i luaineacht an tsoláthair chumhachta agus cur isteach ar fhorchur. Is é an eochair chun cur isteach cumhachta ná toilleas scagtha! Má tá riachtanais dhian ar chaighdeán cumhachta ag do iarratas, ná bí ar an toilleoir scagtha! ag baint úsáide as an toilleas scagtha, tabhair faoi deara an méid seo a leanas:
Ba cheart go mbeadh bearta scagtha "iomlán" ann ar chiorcad iomlán an ionchuir chumhachta, agus ba cheart go gcruthódh cineálacha éagsúla toilleoirí a chéile, "ní féidir an rud céanna a bheith beag, ba chóir go mbeadh ar a laghad 100 J ar a laghad ar an gcóras digiteach. + 10 uF uF tiúlac leictreolíteach + uF + 1 nf SMT paiste 0.1.Hin minicíocht (100kHz) 100úF electrolysis + 10uF sliseanna tantalum + 0.47uF paiste + 0.1uf patch.Ac córas insamhalta: do DC agus córais aschur minicíocht íseal: 1000uF | Leictrealú 1000uF + tiúchan 10uF + paiste 1uF + paiste 0.1uF.
Ba chóir go mbeadh "sraith" de toilleoirí scagtha timpeall gach sliseanna tábhachtach. Le haghaidh córais dhigiteacha, is leor paiste 0.1 uF, ba chóir go mbeadh sliseanna reatha agus níos mó ag obair go ginearálta nó atá ag obair ar thrácán sliseanna 10 uF nó 1 phaiste uF, is airde sliseanna minicíochta oibre (LAP, criostail) agus 10 nf | 470 pf nó 1 n. Ba cheart go mbeadh an toilleas chomh gar agus is féidir le bioráin chumhachta an sliseanna agus chomh díreach agus is féidir, an níos lú is gaire.
Maidir leis an toilleas scagtha scagaire, ba chóir go mbeadh an taobh istigh (toilleas scagaire don chos feadán cumhachta sliseanna) chomh tiubh agus is féidir, b'fhearr le go leor línte fíneáil. Is é an toilleoir scagtha íseal (ac) foinse voltais impedance agus cur isteach ar mhalartú cúplála a mhaolú, lasmuigh de na cosa feadáin comhdhlúthadáin (ón bpríomhchumhacht chun toilleas a scagadh a) nach bhfuil an corda cumhachta chomh tábhachtach sin, ná a bheith leithead ró-thiú, ar a laghad a bheith i mbun a lán pláta. I roinnt córais insamhalta, tá an chumhacht ní mór ionchur freisin an líonra scagaire RC a úsáid chun an cur isteach a chosc, cé go dtarlaíonn an líne chumhachta níos lú uaireanta go mbeidh éifeacht ag an bhfriotóir sa scagaire RC, atá tairbheach.
Maidir le córas le raon leathan teochta oibriúcháin, tá sé tábhachtach a thabhairt faoi deara gur féidir leis an toilleoir leictrilíte alúmanam an éifeacht scagtha a laghdú nó a chailliúint ag teocht íseal, agus ba cheart na toilleoirí tiúlamacha cuí a úsáid ina ionad. Mar shampla, bain úsáid as 100uF tantalum | 1000uF alúmanam in ionad 470uF alúmanaim, nó cuir 100uF alúmanaim in ionad le tiúlacán sliseanna 22uF.
Tabhair faoi deara nach chóir toilleoirí leictrealaíoch alúmanam a bheith ró-dhlúth le feistí teasa ard-chumhachta.
4. Tá na príomhchustaiméirí ó mhonaróirí meánmhéide i líne leictreonaice tomhaltóirí, táirgí digiteacha, teileachumarsáid raidió, bainistíocht tionsclaíoch, uathoibriú agus cóireáil leighis, srl. Tá spreagadh láidir ag ár mbonn láidir do chustaiméirí d'fhás na cuideachta.
