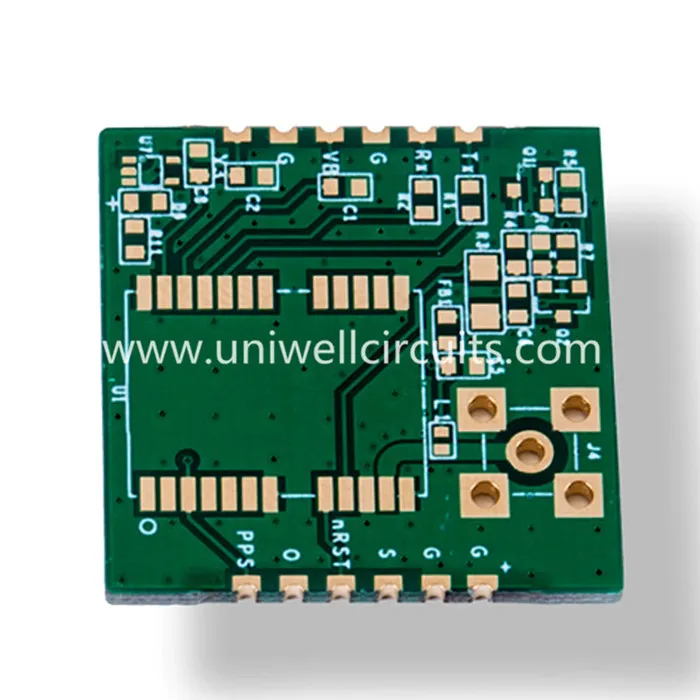

PCB Thaobh dúbailte ENIG
Cur síos 1.Product
Sonraíocht:
Sraith: 2
Tiús an Bhoird: 1.6mm
Cóireáil dromchla: Ór ceimiceach.
Ábhar: FR4 TG130.
Leithead líne / achar líne: 10 / 10mil
Poill min: 0.3mm
Faisnéis 2.Company
Ciorcaid UNIWELL co., LTD. Is monaróir an Bhoird Chuarda Clóbhuailte (PCB) gairmiúil ón tSín, táimid ag speisialaithe i soláthar seirbhíse fabraicithe do PCB docht, PCB flex, PCB ríomhairí déine, PCB minicíocht ard agus PCB bonn alúmanam freisin. Tá 2 monarchana againn, is féidir linn d'fhréamhshamhail a chomhlíonadh go hiomlán le horduithe ordaithe toirte. Táimid ag díriú go mór ar chaighdeán an táirge agus táimid tar éis teastas IS09001-2008, ISO TS16949: 2009 a fháil do thionscal na ngluaisteán i nDeireadh Fómhair 2010. Is iad na réimsí iarratais ar ár dtáirgí éagsúla: leictreonaic tomhaltóra, tionscal, feithicleach, cumarsáid, IT, slándáil , táirgí leighis agus níos mó. Tá súil againn go mbeidh do chomhpháirtí fadtéarmach sa tSín.
3. Sonraíochtaí sonracha
Ábhar | FR4, CEM-3, Miotal Core, |
Halogen Free, Rogers, PTFE | |
Max. Ag Críochnú Méid an Bhoird | 1500 × 610 mm |
Min. Tiús an Bhoird | 0.20 mm |
Max. Tiús an Bhoird | 8.0 mm |
Tógtha / Blind Via (Neamh-chros) | 0.1mm |
Cuspóir Gné | 16:01 |
Min. Méid Drilling (Meicniúil) | 0.20 mm |
Tacaíocht PTH / Poill feistithe / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Líon na Sraithe | 40 |
Max. copar (taobh istigh / seachtrach) | 6OZ / 10 OZ |
Caoinfhulaingt druileála | +/- 2mil |
Clárú sraithe le ciseal | +/- 3mil |
Min. leithead líne / spás | 2.5 / 2.5mil |
Páirceáil BGA | 8 míle |
Cóireáil dromchla | HASL, Luaidhe HASL saor in aisce, |
ENIG, Airgead / Stáin Tumoideachais, OSP |
E-tástáil saor in aisce: 100%
Caighdeán cigireachta: IPC-A-600H / IPC-6012B, Aicme 2/3
Tuarascálacha atá ag dul as oifig: iniúchadh deiridh, tástáil E-tástála, soláthairtí tástála, micrónnaíocht agus níos mó
Teastais: OL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4. Céard atá i gceannas ar an bpoll?
Is é an bealach trína chéile nuair a chuirtear pláta os cionn na hoill ionas go mbeidh an dromchla miotailithe go hiomlán le tiús plátála copair / caipín 5ú íosta d'éilimh rang 2, nó 12um d'éilimh rang 3.
Tá sé seo ag brath ar an ábhar líonta a bheith ina roisín epocsa seachas i gcoinne an fheirmeoireachta, mar go laghdóidh an t-epocsa riosca boilgeoga aeir nó leathnú an líonadh le linn oibríochtaí sádrála. Is féidir é seo a chatagóiriú laistigh de IPC-4761 mar chineál VII - líonadh agus caipín trí pholláin. De ghnáth úsáidtear é le haghaidh dearaí le hiarratais i gceannas nó i n-iarratais BGA ina bhfuil gá le gnéithe ard-dlúis.
