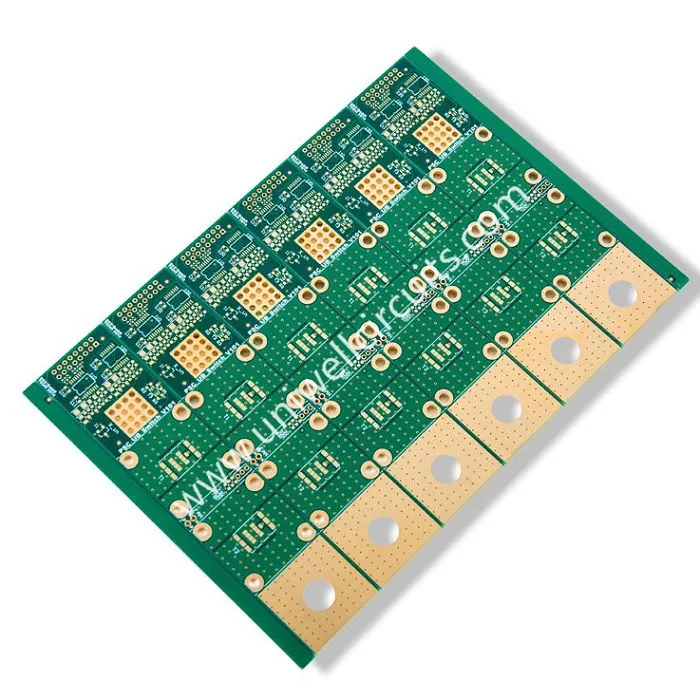

8L ENIG Bord Ciorcad Gnáth TG

1. Cur síos ar an táirge

Cur síos:
Sraith: 6
Tiús an Bhoird: 1.55 mm
Cóireáil dromchla: óir tumoideachais.
Ábhar: FR4.
Leithead líne / achar líne: 30 / 25mil
Poill min: 0.32m

Tá cúnamh cumhachtach bunaithe ag Uniwell Circuits chun cumas teicneolaíochta a fheabhsú chun ard-minicíocht, ard-CT, ard-CTI, rialú impedance, poill adhlactha agus dall, ábhar meascán docht-solúbtha, bonn alúmanaim agus halaigine saor in aisce, etc. cuirtear táirgí de Chuarda Uniwell i bhfeidhm go forleathan i gcumarsáid, líonra, táirgí digiteacha, rialú tionsclaíoch, cúram leighis, aerloingseoireacht agus spásaíocht, réimsí cosanta agus míleata freisin.

Faisnéis 2.Company
Ciorcaid Uniwell co., LTD. tá sé speisialaithe i ndéantúsaíocht PCB & PCBA éagsúla saincheaptha le haghaidh fearas tí, tionscal cumarsáide, tionscal gluaisteán agus soilse faoi stiúir. Seirbhís ar thionscadal OEM agus ODM araon. Bhí muid i dtionscal PCB ar feadh níos mó ná 10 mbliana. Leis an bhfoireann ghairmiúil T & F agus foireann sciliúil, tá an cumas againn do dhearadh a chur isteach i dtáirgí fisiceacha, agus cuirimid do smaoineamh ar dhearadh agus ar tháirge inoibrithe. Is féidir linn réiteach aon stad a thairiscint duit ó PCB, ceannach Comhpháirteanna, tionól Comhpháirteanna, tástáil don mhonarú iomlán.

3. Córas cáilíochta
Tá córas iomlán cáilíochta againn, agus táimid cinnte go gcomhlíonann na táirgí atá leat go léir caighdeán náisiúnta.

4.Specifications ar ár gcumas
Tá foireann ghairmiúil T & F againn chun dearadh agus seirbhís nuálaíoch éifeachtúil a sholáthar dár gcliaint.

5.An trealamh chun cinn inár mhonarcha
● Tá tacair iomlána de trealamh táirgeachta agus tástála PCB ag Uniwell
● Allmhairíodh Meiriceá, an Ghearmáin, an Isreal, an tSeapáin
● Ard-bhreiseas meaisín muilleoireachta CNC, plotaire optúil, priontaí scáileáin, meaisín lannaithe
● Meaisín nochta, líne plaisteach copair trom, líne plaisteach Óir agus níicil, Meaisín eitilte
● Meaisín straeála aer te, comhbhrúiteoir aer mór
● Trealamh cóireála uisce neamh-mheasctha, Trealamh cóireála fuíolluisce

6.Prevent PCB ó mhodh priontála pláta pláta.
Sa phróiseas déantúsaíochta PCB, is é seo a leanas an modh cothabhála:
1. Dearadh na hÉireann:
A. Ba cheart go mbeadh an socrú ar an scannán leathsholaithe idir na sraitheanna siméadrach. Mar shampla, ba cheart go mbeadh an tiús idir sraitheanna 1 ~ 2 agus 5 ~ 6 mar an gcéanna leis an scannán leath-chomhdhlúite, ar shlí eile beidh sé éasca le dlúthdhiosca tar éis an lannáin a dhéanamh.
Úsáidfidh boird boird leathchláir agus leathscannáin táirgí na soláthraí céanna.
C. Ba chóir go mbeadh achar dromchla an A agus B seachtrach chomh gar agus is féidir. Más rud é go bhfuil dromchla mór copair ann, agus nach bhfuil B ach cúpla líne, tá an pláta éasca le dlúthdhiosca tar éis eitseála. Má tá réimse an dá tá taobh an líne ró-dhifriúil, is féidir é a chothromú trí ghreillí neamhspleácha a chur ar an taobh tanaí.

2) Bileog bácála roimh bheathú:
Is é atá i gceist leis an bpláta bácáilte roimh phláta bácála (150 céim Celsius, 8 + 2 uair an chloig) chun an taise taobh istigh den bhord a bhaint, agus an roisín a leigheas laistigh den phláta, rud a chuireann deireadh le strus iarmharach sa phláta, rud a chabhraíonn le cosc a chur ar an bpláta pláta Go fóill, tá go leor boird dhúbailte agus táillí ilchlós fós ag cloí leis an ábhar roimh an bpróiseas nó tar éis an phróisis. Ach tá roinnt mhonarcha boird ann anois, moltar go bhfuil rialacha ama pláta bácála mhonarcha an PCB chomh neamhréir, idir 4 agus 10 uair an chloig, an rang de réir boird chiorcad priontáilte agus éileamh custaiméirí maidir le céimeanna dlúth le cinneadh a dhéanamh. Tar éis pláta scoilte a ghearradh i ndiaidh bácála nó tar éis an t-ábhar iomlán a bheith bácáilte, is féidir an dá mhodh a dhéanamh. Ba chóir an pláta istigh a bhácáilte freisin.

3) Trealamh dlúth agus trealaimh scannáin leathchóireáilte:
Is gá idirdhealú a dhéanamh idir treo fadlínte agus lathair na bhfoshraithe agus na laminates. Ar an taobh eile, is éasca a chur faoi deara an pláta pláta críochnaithe tar éis an lamination, fiú má tá sé deacair an pláta brú a cheartú. den phláta ilphláta go bhfuil dlúthdhioscaí agus leathnú na scannáin leathchóireáilte lannaithe neamhdhifreáilte agus ba chúis leis an forluí.
Conas idirdhealú a dhéanamh idir an dlúthdhiosca agus an iompar? Is é treo an scannáin leathchóireáilte rollta treo an treo, agus is é an treo leithead an treo zonal. I gcás scragall copair, am imeall fada, is é an t-ordachán gearrthéarmach, más rud é ní féidir iad a chinneadh don mhonaróir nó don soláthraí.

4) Faoiseamh a strus tar éis an lamination:
Pláta ceapaire, tar éis an gearrthóg fuar-brúite nó na muilteoirí muilleoireachta teasa a chomhlíonadh, ansin bácáil ar an mbócáil san oigheann 150 céim Celsius ar feadh 4 uair an chloig, ionas go mbeidh an strus intraplate á scaoileadh de réir a chéile agus a dhéanann an roisín leigheas, fágtar an céim seo amach.

5) Ní mór an pláta a shíneadh le linn leictreaphlátála:
Ba cheart go ndéanfadh grafaicí clampála speisialta le haghaidh leathphlátaí píopaí agus leictreaphlátála ultrafin 0.4 ~ 0.6 mm, an t-líne leictreaphlátála uathoibríoch a eitilt ar an gearrthóg ar an mbileog, agus an sreang rolla gearrthóg iomlán ar an eitilt le bata babhta, agus mar sin na boird go léir ar rolla dhíreach , mar sin ní dhéanfaidh an bord dífhoirmiú tar éis plating. Maidir leis an mbeart seo, déanfaidh an clár leathnú agus beidh sé deacair leigheas a dhéanamh tar éis an sraith copar de 20 nó 30 miocrón a phlátáil.

6) An bord a fhuar tar éis leibhéil aeir te:
Tá tionchar ag teocht ard an stáin téadrála (thart ar 250 céim Celsius) ar aer te an phláta priontála, agus ba chóir é a chur ar an pláta marmair nó cruach cothrom le fuarú go nádúrtha, agus ansin an meaisín iar-phróiseála a ghlanadh . Tá sé seo go maith do chosc an mhonarcha board.Some chun gile an dromchla luaidhe, stáin, an bord a fheabhsú san uisce fuar, díreach tar éis aer te a bheith ag leibhéal amach tar éis cúpla soicind san athphróiseáil, go bhfuil fiabhras den sórt sin ann Is féidir go dtarlódh turraing fuar do chineálacha áirithe de bhoird, go bhfuil sé ina luí, go bhfuil sé ina dhiaidh nó go bhfuil sé blister. Ina theannta sin, is féidir leaba an gháis a bheith feistithe le haghaidh fuarú.

7) Boird chogaidh a phróiseáil:
I monarcha ordúil, déanfaidh an bord clóite seiceáil 100% maidir le comhréireacht nuair a dhéantar an t-iniúchadh deiridh. Déanfar na boird neamhcháilithe a scriosadh agus cuirfear san oigheann 3 go 6 uair an chloig ag 150 céim Celsius agus faoi bhrú trom, agus go nádúrtha fionnuar faoi bhrú.Ní an brú a dhíluchtú agus an bord a bhaint amach, is féidir é a úsáid chun an árasán a sheiceáil, ionas gur féidir roinnt boird a shábháil, agus is gá dhá nó trí huaire de bhrú bácála a bheith ar bhoird áirithe. tá éifeacht an-mhaith ag meaisín cogaidh pláta brú ar dheisiú ciorcaid bord ciorcaid le húsáid clog Shanghai. Mura gcuirtear na bearta frith-chogaidh atá luaite thuas i bhfeidhm, níl roinnt boird inúsáidte agus ní féidir iad a scriosadh ach amháin.
