Le dul chun cinn theicneolaíocht phróisis ár gcuideachta, tá iontaofacht láidir, feidhmíocht mhaith lúbthachta, agus éifeachtúlacht costais atá ag éirí níos airde ag táirgí leath-fleisc Uniwell, agus tá líon mór custaiméirí aitheanta acu, le níos mó agus níos mó orduithe. D'fhonn freastal níos fearr a dhéanamh ar chustaiméirí agus chun freastal ar a gcuid riachtanas táirgí, tabharfaidh an méid seo a leanas an t -iarratas, na tréithe agus an teicneolaíocht phróisis i bhfeidhm de bhord leath -sholúbtha agus de bhord leath -solúbtha polacharbónáite.
Feidhmchlár leath -solúbtha boird
Is cineál PCB é PCB Semi Flex a úsáidtear i réimse an lúbthachta statach, a fhaightear trí rialú a dhéanamh ar theicneolaíocht mhuilleoireachta domhain nó trí theicneolaíocht phróiseála flex docht (muilleoireacht clúdaigh oscailte nó fuinneoga, etc.) sa phróiseas próiseála caighdeánach boird chrua. Is minic a ghlacann sé le struchtúr lannaithe neamhshiméadrach agus níl sé oiriúnach ach do phróisis suiteála faoi strus statach.
De ghnáth, i roinnt cásanna iarratais, ní theastaíonn lúbadh dinimiciúil leanúnach, amhail lúbadh teoranta amháin le linn suiteála, athobair agus cothabhála, agus ní gá go mbeadh an limistéar lúbthachta ró -bhog. Is léir go bhfuil “ró -úsáid” agus costasach ag baint le húsáid na mbord traidisiúnta ilchodach solúbtha dochta. Sa chás seo, is féidir le húsáid boird leath -sholúbtha a bhfuil cumas lúbthachta áirithe acu na riachtanais a chomhlíonadh.
Feidhmchlár leath -solúbtha boird
Mar gheall ar an mbord tanaí FR4 tanaí nó CCL leath -sholúbtha a úsáid in ionad Polyimide FCCL, is féidir leis an teicneolaíocht seo a costas táirgthe a laghdú go mór.
Glacann sé le hábhar FR4 tanaí dochta, a bhfuil ráta ionsúcháin uisce níos ísle aige ná ábhar solúbtha PI, agus ní gá go mbeadh sé ag teastáil agus ag bácáil roimh phróiseáil bhreise.
tá cobhsaíocht thoiseach níos fearr aige ná bileoga solúbtha.
Cosúil le R-FPC (Multiflex), is féidir go mbeidh suiteáil tríthoiseach ann.
Laghdaigh costais soláthair agus loighistice de bharr cábla breise, cóimeáil cónascaire, agus próisis tuaslagáin.
Iontaofacht fheabhsaithe mar gheall ar níos lú comhéadain.
Ciorcaid Uniwell Teicneolaíocht Próiseas Leath -Sholúbtha an Bhoird
Is minic a úsáideann boird leath -sholúbtha trí theicníc táirgthe:
Is féidir úsáid a bhaint as laminate íon FR4, muilleoireacht doimhneachta rialaithe agus tanú, mar chrios lúbthachta solúbtha trí rialú a dhéanamh ar an limistéar nach mór a lúbadh le tiús áirithe. Éilíonn an próiseas seo cruinneas ard chun doimhneacht an trealaimh a rialú, agus tá dlúthbhaint ag aonfhoirmeacht an tiús iomarcach leis an bhfeidhmíocht sholúbtha. Is féidir le tiús míchothrom a bheith ina chúis go héasca leis an táirge briseadh le linn úsáide.
Tá FR4 lannaithe le solúbthacht, agus osclaítear an bhileog PP roimh ré sa cheantar ina gcaithfear solúbthacht a nochtadh, cé nach n -osclaítear an chuid dochta go sealadach. Mar fhocal scoir, is féidir an limistéar dochta ar fionraí a bhaint le meaisín muilleoireachta doimhneachta rialaithe, agus tá achar lúbtha an chiorcaid cosanta le scannán clúdaithe solúbtha nó dúch. Tá an baol ann go dtarlóidh comhbhrúite agus briseadh leath -sholúbtha sa phróiseas seo, rud a fhágann go mbíonn scannán scaoilte agus lochtanna i dtáirgeadh ciorcaid mar thoradh air. Ina theannta sin, is deacracht eile é an ró -sreabhadh gliú a chruthaíonn deacracht an clúdach a oscailt.
Tá FR4 lannaithe le hábhair sholúbtha, agus roimh lannú, úsáideann na bileoga FR4 agus PP an teicneolaíocht bhoird dochta agus solúbtha le fuinneoga oscailte ag na codanna nach mór a lúbadh. Mar gheall ar ghnáth -bhord tanaí FR4 nó ábhair leath -sholúbtha a úsáid mar an limistéar lúbthachta, tá an baol ann go ndéanfaí briseadh agus damáiste don phróiseas seo freisin. Dá bhrí sin, ba cheart cúram speisialta a dhéanamh chun é a chosaint le linn an phróisis táirgthe ina dhiaidh sin.
Faoi láthair, tá ár gcuideachta aibí go hiomlán i dteicneolaíocht an phróisis chun boird bhoga agus ilchodacha crua a tháirgeadh, agus tá sé in ann na deacrachtaí teicniúla go léir sa phróiseas táirgthe a réiteach. Dá bhrí sin, nuair a bhíonn boird leath -sholúbtha á ndéanamh againn, bainimid úsáid as an teicneolaíocht phróisis den chuid is mó chun boird bhoga ilchodacha a dhéanamh (an dara cineál) chun boird leath -sholúbtha a tháirgeadh, a bhfuil ráta ardcháilíochta táirge, iontaofacht láidir agus feidhmíocht lúbthachta acu. Fuair ár dtáirgí moladh d'aon toil ónár gcustaiméirí.

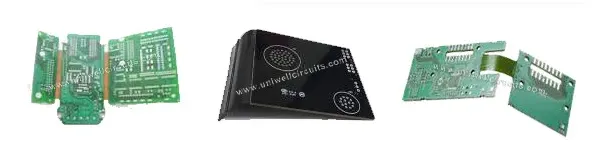

Bord leath -solúbtha
