Mar chroí-chomhpháirt de threalamh fuaime, dearadh agus feidhmíocht anbord ciorcad fuaimeról cinntitheach a imirt i bhfeidhmíocht cáilíochta fuaime, cur i bhfeidhm feidhmiúil, agus cobhsaíocht iomlán an chórais fuaime. Tá difríochtaí suntasacha ag cineálacha éagsúla boird chiorcaid fuaime ar ghnéithe éagsúla, a théann i bhfeidhm go díreach ar chaighdeán agus ar shuíomh margaidh táirgí fuaime. Anseo thíos, déanfaimid iniúchadh ar na difríochtaí idir na cláir chiorcad fuaime ó thoisí iolracha.

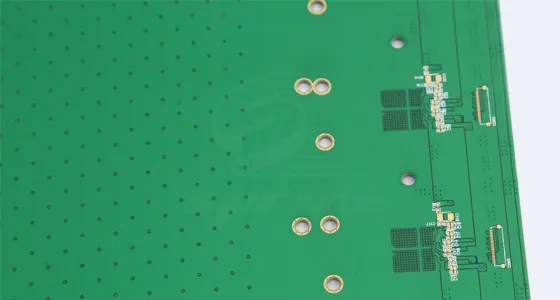

Difríochtaí i Sraitheanna agus Struchtúir
Bord ciorcad sraithe singil
Is é an struchtúr an ceann is simplí, ina bhfuil ach ciseal seoltaí amháin, ar a bhfuil gach nasc ciorcad críochnaithe. Tá próiseas déantúsaíochta ísealchostas agus réasúnta simplí ag an gcineál seo de chlár ciorcad, agus tá sé níos coitianta i dtrealamh fuaime luath simplí agus i dtáirgí fuaime deiridh íseal atá íogair ó thaobh costais de. Mar sin féin, mar gheall ar an spás sreangú teoranta de chiseal amháin, tá castacht a sreangú agus líon na gcomhpháirteanna is féidir leis a sheasamh teoranta go mór, rud a fhágann go bhfuil sé níos lú oiriúnach le haghaidh dearadh fuaime le feidhmeanna casta agus ceanglais ard maidir le leagan amach ciorcad.
Bord ciorcad ciseal dúbailte
Atá feistithe le dhá shraith seoltaí, baintear amach an nasc leictreach idir an dá shraith trí vias miotalaithe. I gcomparáid le cláir chiorcaid sraithe singil, tá an spás sreangaithe feabhsaithe go mór ag cláir chiorcad sraithe dúbailte, rud a chuir ar chumas dearaí ciorcad níos casta agus ag freastal ar níos mó comhpháirteanna. Ligeann sé seo do threalamh fuaime níos mó feidhmeanna a chomhtháthú, mar shampla roinnt ciorcaid choigeartaithe éifeacht fuaime simplí a chur leis. I roinnt táirgí lár go deireadh íseal ar nós cainteoirí baile agus cainteoirí ríomhaire, úsáidtear cláir chiorcaid ciseal dúbailte go forleathan, rud a aimsíonn cothromaíocht mhaith idir costas agus feidhmiúlacht.
Bord ciorcad ilchiseal
Go ginearálta, tá sé comhdhéanta de cheithre shraith seoltaí nó níos mó, atá ceangailte lena chéile trí vias nó poill adhlactha dall. Feabhsaíonn boird chiorcaid ilchiseal go mór dlús cóimeála agus solúbthacht sreangú na gclár ciorcad. Maidir le trealamh fuaime ardleibhéil, is fearr cláir chiorcaid ilchiseal mar gheall ar an ngá atá le próiseáil casta comhartha fuaime, aschur ilchainéil agus feidhmeanna cumhachtacha bainistíochta cumhachta a láimhseáil. Mar shampla, d'fhéadfadh go mbeadh cláir chiorcaid deartha ag cainteoirí monatóireachta stiúideo taifeadta gairmiúla le 6, 8, nó fiú níos mó sraitheanna, gach ciseal freagrach as feidhmeanna éagsúla cosúil le ciseal comhartha, ciseal cumhachta, ciseal talún, etc., cur isteach comhartha a laghdú go héifeachtach, cobhsaíocht agus cruinneas tarchur comhartha fuaime a fheabhsú, agus aschur fuaime ardchaighdeáin a chinntiú.
Difríochtaí in ábhair tsubstráit
Bord fiberglass gnáth
Is é seo an tsubstráit is mó a úsáidtear i gcláir chiorcaid fuaime. Déantar FR-4 trí éadach snáithíní gloine a thumadh i roisín eapocsa agus é a bhrú te, a bhfuil dea-fheidhmíocht inslithe leictreach aige, airíonna meicniúla agus cobhsaíocht tríthoiseach. Is féidir é a oiriúnú do raon teochta oibre an chuid is mó de threalamh fuaime traidisiúnta, agus tá a phraghas réasúnta inacmhainne. Úsáidtear go forleathan é i dtáirgí fuaime éagsúla ó leibhéal iontrála go lár go deireadh ard. Féadfaidh cainteoirí coitianta Bluetooth tí agus roinnt modúl ciorcad de chainteoirí céim gairmiúla cláir chiorcaid ábhar FR-4 a úsáid.
Bord ciorcad miotail-bhunaithe
Ag baint úsáide as ábhair miotail mar alúmanam, copar, etc. mar fhoshraitheanna, tá feidhmíocht diomailt teasa den scoth ag foshraitheanna miotail. Le linn oibriú trealaimh fuaime, go háirithe aimpliú cumhachta agus páirteanna eile, gintear méid mór teasa. Mura bhfuil an diomailt teasa tráthúil, beidh tionchar aige ar fheidhmíocht agus ar shaolré na gcomhpháirteanna leictreonacha, rud a dhéanfaidh difear do cháilíocht fuaime. Is féidir le boird chiorcaid miotail teas a scaipeadh go tapa, ag cinntiú go n-oibríonn na comhpháirteanna ar an mbord ag an teocht chuí. Dá bhrí sin, in aimplitheoirí gairmiúla ardchumhachta, córais fuaime gluaisteán, agus trealamh fuaime eile a dteastaíonn diúscairt ard teasa uathu, úsáidtear cláir chiorcaid bunaithe ar mhiotail go forleathan, rud a chabhraíonn le cobhsaíocht agus iontaofacht an trealaimh a fheabhsú agus le feidhmíocht cháilíochta fuaime a chinntiú faoi oibríocht ard-ualach fadtéarmach.
Bord minicíochta ard
Nuair a bhíonn próiseáil comhartha ardmhinicíochta i gceist leis an gcóras fuaime, mar shampla roinnt trealamh fuaime gan sreang ardleibhéil ar gá dó comharthaí gan sreang ardmhinicíochta ar nós Bluetooth agus Wi-Fi a phróiseáil, chomh maith le comharthaí fuaime ardmhinicíochta a phróiseáil go cruinn, tá cláir ardmhinicíochta ag teastáil. Tá tréithe tairiseach tréleictreach íseal agus caillteanas tréleictreach íseal ag boird ardmhinicíochta, rud a d'fhéadfadh maolú comhartha agus saobhadh le linn tarchurtha a laghdú go héifeachtach, rud a chinntíonn sláine agus cruinneas na gcomharthaí ardmhinicíochta. I measc na gclár ardmhinicíochta coitianta tá polaitétrafluaraitiléine agus a hábhair mheasctha. Cé go bhfuil an costas ard, tá siad fíor-riachtanach i-táirgí fuaime deiridh a shaothraíonn cáilíocht fuaime deiridh agus feidhmíocht tarchurtha gan sreang.
