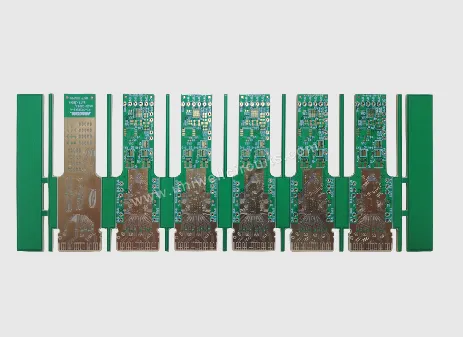

I gcóras casta na teicneolaíochta cumarsáide nua-aimseartha, is minic a bhíonn iompróir - ríthábhachtach ar bord ciorcad an mhodúil cumarsáide a dtugtar neamhaird air. Is é an bunús fisiceach le haghaidh tarchur faisnéise agus an t-ardán do chomhpháirteanna leictreonacha éagsúla a bheith ag obair le chéile, cosúil le "cnámharlach" córas cumarsáide, ag tacú le hailtireacht iomlán an mhalartaithe faisnéise. Cé nach bhfuil sé rannpháirteach go díreach i bpróiseáil agus tarchur comhartha, soláthraíonn sé na coinníollacha bunúsacha chun é seo go léir a chur i bhfeidhm. Tá a saintréithe agus a struchtúr féin bainteach go díreach le cobhsaíocht agus éifeachtúlacht an mhodúil cumarsáide.
Foshraith: An bunús ábhartha don tacaíocht struchtúrach
Is é croí-iompróir an bhoird chuaird modúl cumarsáide an tsubstráit, a dhéantar de ghnáth d'ábhar roisín epocsa athneartaithe le snáithín gloine, dá ngairtear substráit FR-4 go coitianta sa tionscal. Tá feidhmíocht inslithe den scoth agus neart meicniúil ag an tsubstráit seo, a fhéadfaidh strus fisiceach a sheasamh le linn suiteáil comhpháirteanna agus oibriú trealaimh agus aonrú leictreach á chinntiú.
Cuireann dromchla an tsubstráit dath donn éadrom aonfhoirmeach i láthair, le uigeacht fíneáil agus cruas measartha. Trí chnagadh éadrom a dhéanamh ar mhéara, is féidir a uigeacht uathúil te a mhothú, a dhéantar trí mhaitrís roisín agus snáithín gloine a fhí isteach. Is féidir uigeacht snáithín fíneáil a thabhairt faoi deara ar thús cadhnaíochta, agus feidhmíonn na babhtaí snáithíní gloine tuislithe seo mar chnámharlach, ag soláthar tacaíocht struchtúrach cobhsaí don tsubstráit agus ag cothabháil cobhsaíocht tríthoiseach laistigh den raon teochta oibre de -40 céim go 125 céim.
Cumhdach copair agus grafaicí ciorcaid: Líonra cosáin le haghaidh seoladh reatha
Is príomh-mheán le haghaidh tarchur faisnéise é an scragall copair leictrealaíoch a chlúdaíonn dromchla an tsubstráit. Tar éis próisis photolithography agus eitseála a dhéanamh, baintear an scragall copair go beacht de na codanna breise, rud a fhágann patrún ciorcaid seoltaí réamhshocraithe agus cruthaítear cosán tarchurtha le tréithe impedance sonracha.
Cuireann na grafaicí ciorcaid seo comhrianta imeall soiléir i láthair, agus déantar cruinneas leithead líne agus spásáil a rialú laistigh de raon earráide an-bheag. Tá an phríomhlíne atá le feiceáil don tsúil nocht cosúil le príomhbhóthar, agus tá línte tanaí brainse na gruaige cosúil le ribeadáin, agus iad le chéile ag cruthú gréasán seoltaí ordlathach. Faoi ionradaíocht solais taobh, léiríonn dromchla an chiseal copair luster fuar uathúil na miotail, agus is féidir leis na limistéir nach bhfuil clúdaithe ag an gciseal masc solder dath ocsaídiúcháin nádúrtha an scragall copair a fheiceáil, rud a léiríonn dathanna éagsúla de toin chopair antique.
Córas próiseála agus suite imill: ráthaíocht struchtúrach do thionól beachtas
Próiseáiltear cruth an bhoird chuaird ag baint úsáide as teicneolaíocht muilleoireachta CNC, le haistrithe cothromaithe réidh ag na himill agus gan aon burrs nó sliseanna soiléir. Cinntíonn an meaisínithe cruinneas seo cruinneas an fheistiú le linn na suiteála, le lamháltais chiumhais tipiciúil á rialú laistigh de raon an-bheag.
Tá poill suite agus pointí tagartha scaipthe ag poist shonracha ar imeall an bhoird. Déantar na trí phoill sorcóireacha seo a phróiseáil ag baint úsáide as teicneolaíocht druileála léasair, agus déantar caoinfhulaingt an chró a rialú thar a bheith cruinn. Soláthraíonn balla istigh réidh agus saor ó chéim an phoill suite tagairt chruinn meicniúla suite do threalamh cóimeála uathoibrithe, ag cinntiú cruinneas suiteála na gcomhpháirteanna i bpróisis SMT ina dhiaidh sin.
Cóireáil dromchla: ciseal cosanta uasmhéadú ar fheidhmíocht
Tá dromchla an tsubstráit, ach amháin i gcás an limistéir chuaird, clúdaithe le sraith de dúch masc solder glas nó gorm, ar a dtugtar freisin masc solder íomháithe grianghraf leachtach. Ní hamháin go gcuireann an sciath seo cosc ar naisc seoltacha gan choinne, ach leithlisíonn sé taise agus truailleáin san aer, rud a chuireann moill ar ocsaídiú scragall copair.
I réimse an eochaircheap sádrála is gá a shádráil, is gnách go n-úsáidtear cóireáil óir thumoideachais nó stáin spraeála. Cuireann an limistéar plátáilte óir dath buí órga aonfhoirmeach i láthair, agus déantar an tiús sciath a rialú laistigh de raon cuí, le fliuchtacht táthú den scoth agus friotaíocht le hionsú agus eastóscadh; Cuireann an limistéar spraeála stáin luster miotalach airgid bán i láthair, agus is féidir leis an gciseal cóimhiotail fhoirmithe neart táthú iontaofa a sholáthar le linn táthú ardteochta.
Áirithint feidhme: Breithnithe leagan amach maidir le comhoiriúnacht leathnaithe
Tá na pointí tástála atá in áirithe ar dhromchla an bhoird chuaird i struchtúr eochaircheap copair ciorclach, le trastomhas measartha agus spásáil lár go lár tar éis greille caighdeánach. Soláthraíonn na pointí tástála seo comhéadan áisiúil le haghaidh tástála feidhmíochta leictreach le linn an phróisis táirgthe, rud a ligeann do thomhas tapa seoltacht ciorcaid agus friotaíocht inslithe trí tóireadóirí.
Beidh struchtúr méar óir deartha ag roinnt samhlacha deiridh ard ar imeall an chláir, ag baint úsáide as teicneolaíocht óir chrua leictreaphlátála, agus beidh tiús brataithe sa raon cuí. Tá airíonna -resistantacha caithimh ag an struchtúr seo agus féadann sé ionsá agus baint iolrach a bhaint amach le nascóirí, ag soláthar réiteach solúbtha don nasc fisiceach idir modúil agus gléasanna seachtracha.
